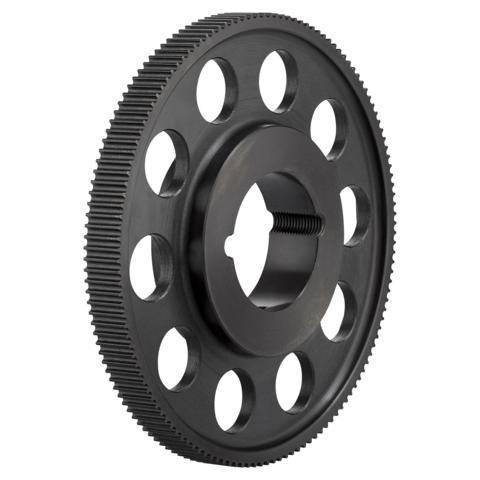

Zahnscheibe TB 136-5M-15 (2012)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB1365M15

138,69 €*

% 468,16 €* (70.38% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: ZSTB1365M15

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 136-5M-15 (2012)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

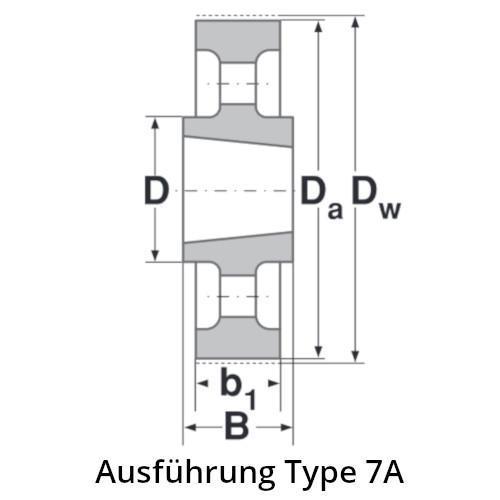

(Skizze) B mm:	32
(Skizze) Da mm:	215,31
(Skizze) D x N mm:	110 x 6 x 6
(Skizze) b1 mm:	20
Gewicht (in kg):	3.82000
Herstellernummer:	TB 136-5M-15 (2012)
Material:	Stahl
Profil:	5M
Riemenbreite mm:	15
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	216,45
Zolltarifnummer:	8483 50 20
Zähnezahl:	136

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
