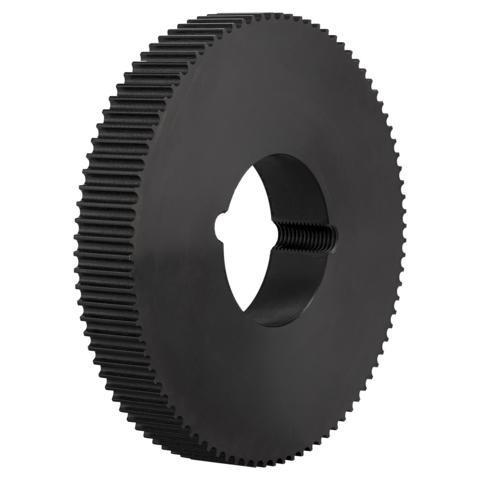

Zahnscheibe TB 112-5M-15 (2012)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB1125M15

92,77 €*

% 312,48 €* (70.31% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: ZSTB1125M15

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 112-5M-15 (2012)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

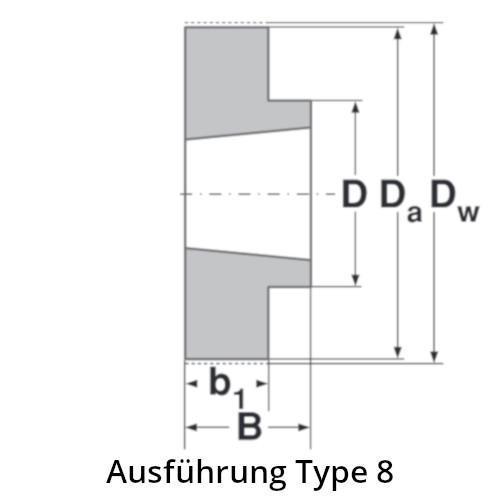

(Skizze) B mm:	32
(Skizze) Da mm:	177,11
(Skizze) D x N mm:	110 x 12
(Skizze) b1 mm:	20
Gewicht (in kg):	3.72000
Herstellernummer:	TB 112-5M-15 (2012)
Material:	Stahl
Profil:	5M
Riemenbreite mm:	15
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	178,25
Zolltarifnummer:	8483 50 20
Zähnezahl:	112

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Zuletzt gesehene Produkte

Keilriemen 17 x 1075 Li Klassischer Keilriemen DIN 2215 V-Belt

Klassische Keilriemen nach DIN 2215 / ISO 4184 sind standardisierten in ihren Abmessungen. Klassische Trapezförmige Keilriemen werden in Ihrer Innenlänge mit dem Nachsetzzeichen Li angegeben. Sie erhalten die Keilriemen alle Satzexakt aus einer Charge, sodass die Keilriemen problemlos auf einer mehrrilligen Keilriemenscheibe ohne Längenunterschiede eingesetzt werden können. Im Normalfall werden klassische Keilriemen überwiegend für den Ersatzteilebedarf im Industrie- & Maschinenbau verwendet - mit Sonderausführungen welche gekennzeichnet sein müssen, lösen sie aber auch schwierige Antriebe im Bereich Garten- und Landmaschinenbau.

Staffelpreise

ab 1 Stück	Stückpreis
1	7,71 zzgl. MwSt. €
4	7,33 zzgl. MwSt. €
9	7,18 zzgl. MwSt. €
24	6,94 zzgl. MwSt. €
49	6,55 zzgl. MwSt. €
50	6,17 zzgl. MwSt. €

Breitkeilriemen 32 x 10 x 1000 Li W 31,5/ 1050

Flankenoffener, formgezahnter Breitkeilriemen nach DIN 7719 / ISO 1604 in einer Trapezform für Varioantriebe und einer hohen Kraftübetragung in stufenlosen Regelgetrieben. Anwendungsgebiete: Flankenoffene, formgezahnte Breitkeilriemen / Vario Speed Keilriemen werden überwiegend in Verstellgetrieben eingesetzt für eine stufenlos regelbare Drehzahl und finden Ihre Anwendung beispielsweise in Erntemaschinen, Textilmaschinen, Druckereimaschinen sowie Werkzeugmaschinen. Eine hohe dynamische Belastung ist gegeben bei hervorragender Kraftübertragungs- und Steuerungseigenschaft durch einen besonderen Riemenaufbau.HINWEIS: Auf Kundenwunsch schneiden wir Ihnen den Breitkeilriemen auch in die gewünschte Breite. Bitte kontaktieren Sie bei Bedarf unseren Support. Der erforderliche Flankenwinkel kann beim Schneiden entsprechend in der Toleranz +/- 1 Grad eingestellt werden.

Staffelpreise

ab 1 Stück	Stückpreis
1	36,74 zzgl. MwSt. €
4	34,90 zzgl. MwSt. €
9	34,17 zzgl. MwSt. €
24	33,07 zzgl. MwSt. €
49	31,23 zzgl. MwSt. €
50	29,39 zzgl. MwSt. €

O-Ring 52 x 1 mm NBR70

Staffelpreise

ab 1 Stück	Stückpreis
3	1,06 zzgl. MwSt. €
9	0,70 zzgl. MwSt. €
24	0,37 zzgl. MwSt. €
49	0,32 zzgl. MwSt. €
99	0,27 zzgl. MwSt. €
100	0,21 zzgl. MwSt. €

Details

Keilriemen SPZ 800 Lw - AV 10 x 813 La ConCar

Hochleistungs-Schmalkeilriemen nach DIN 7753 sind eine Weiterentwicklung der klassischen Keilriemen. Schmalkeilriemen wurden speziell für den Maschinenbau entwickelt und durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.

Staffelpreise

ab 1 Stück	Stückpreis
1	4,88 zzgl. MwSt. €
4	4,64 zzgl. MwSt. €
9	4,54 zzgl. MwSt. €
24	4,39 zzgl. MwSt. €
49	4,14 zzgl. MwSt. €
50	3,90 zzgl. MwSt. €

Keilriemen XPA 1150 Lw - AVX 13 x 1168 La ConCar

Staffelpreise

ab 1 Stück	Stückpreis
1	9,03 zzgl. MwSt. €
4	8,58 zzgl. MwSt. €
9	8,39 zzgl. MwSt. €
24	8,13 zzgl. MwSt. €
49	7,67 zzgl. MwSt. €
50	7,23 zzgl. MwSt. €

Keilrippenriemen TB2 598 - 9

Keilrippenriemen auch Poly-V Keilriemen genannt, sind eine Weiterentwicklung des normalen trapezförmigen Keilriemen und somit kraftschlüssige Treibriemen. Generell können Rippenriemen mit Längsrippen auf kleineren Riemenscheiben umgelenkt werden wie der normale Keilriemen. Je breiter der Riemen gefertigt ist bzw. je mehr Rippen in Längsrichtung der Rippenriemen hat, desto größer ist die mögliche Kraftübertragung.Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Staffelpreise

ab 1 Stück	Stückpreis
1	21,22 zzgl. MwSt. €
4	20,58 zzgl. MwSt. €
9	19,94 zzgl. MwSt. €
14	19,09 zzgl. MwSt. €
19	18,03 zzgl. MwSt. €
20	16,97 zzgl. MwSt. €

Kunden kauften auch

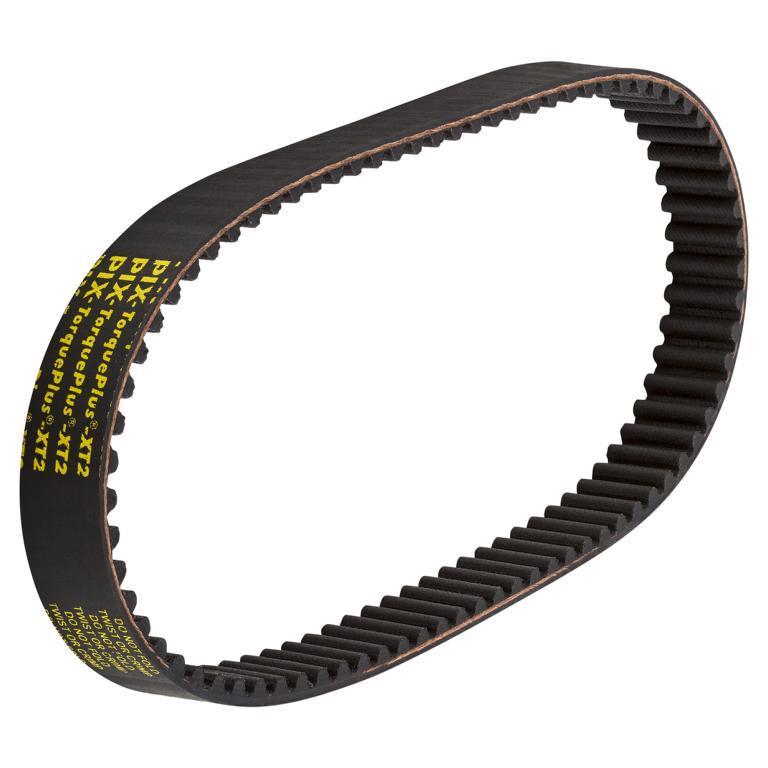

Zahnriemen HTD 500-5M-9 mm TorquePlus®-XT2
