Taperspannbuchse 2012 - 14 mm Bohrung inkl. Madenschrauben

Artikelnummer: TB201214

ab Stück	Stückpreis
Ab 1	8,97 zzgl. MwSt. € \| 10,68 € inkl. MwSt.
Ab 5	8,53 zzgl. MwSt. € \| 10,15 € inkl. MwSt.
Ab 10	8,08 zzgl. MwSt. € \| 9,62 € inkl. MwSt.
Ab 15	7,63 zzgl. MwSt. € \| 9,08 € inkl. MwSt.
Ab 20	7,63 zzgl. MwSt. € \| 9,08 € inkl. MwSt.
Ab 25	7,18 zzgl. MwSt. € \| 8,55 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: TB201214

Artikelbeschreibung

Montageanleitung:

Einbau:

1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).
2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.
3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.
4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein.
5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.
6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren.
7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.

Ausbau:

1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben.
2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt.
3. Scheibe mit Buchse von der Welle abnehmen.

Produktdetails

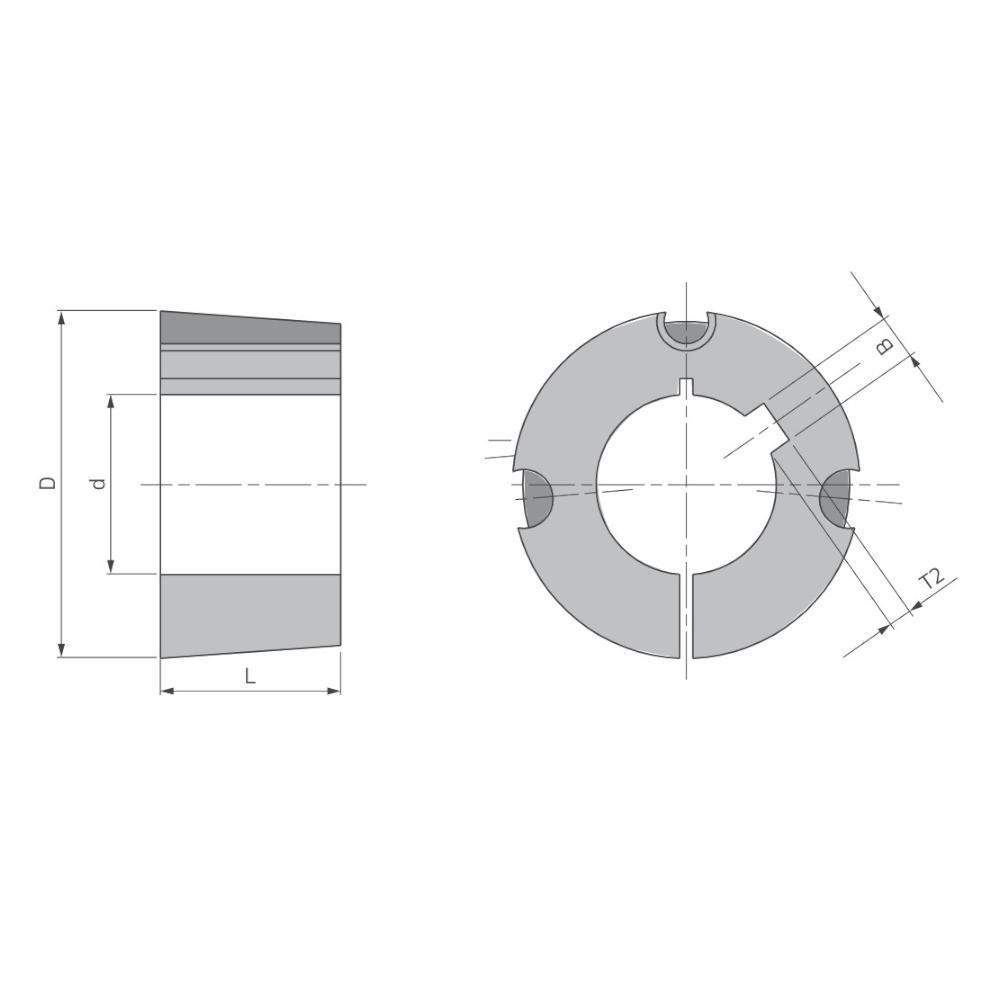

Bohrung mm:	14
Gewicht (in kg):	0.75000
Herstellernummer:	TB201214
Material:	Grauguss
Zolltarifnummer:	7325 10 00
Buchsenlänge mm:	31,8 mm
Außen Durchmesser mm:	69,82 mm
