HTD TB 5M Zahnscheibe TB 72-5M-15 (1610)

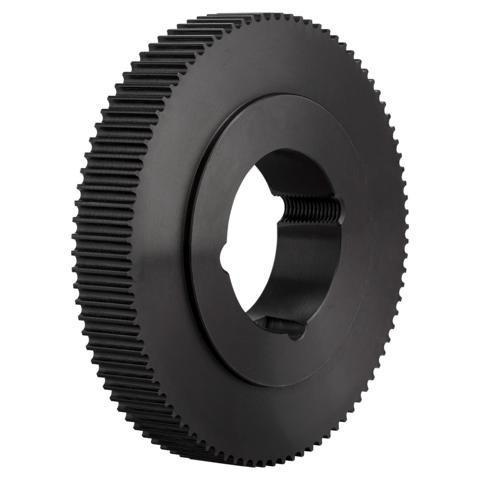

Zahnscheibe TB 72-5M-15 (1610)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB725M15

40,57 €*

% 135,52 €* (70.06% gespart)
Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: ZSTB725M15

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 72-5M-15 (1610)"
Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

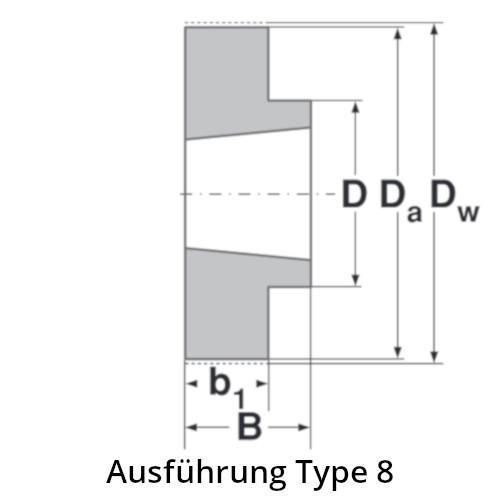

(Skizze) B mm: 25
(Skizze) Da mm: 113,45
(Skizze) Db mm: 119
(Skizze) D x N mm: 92 x 3
Gewicht (in kg): 1.19000
Herstellernummer: TB 72-5M-15 (1610)
Riemenbreite mm: 15
Wellenaufnahme: Taperspannbuchse
Wirkdurchmesser mm: 114,59
Zolltarifnummer: 8483 50 20
