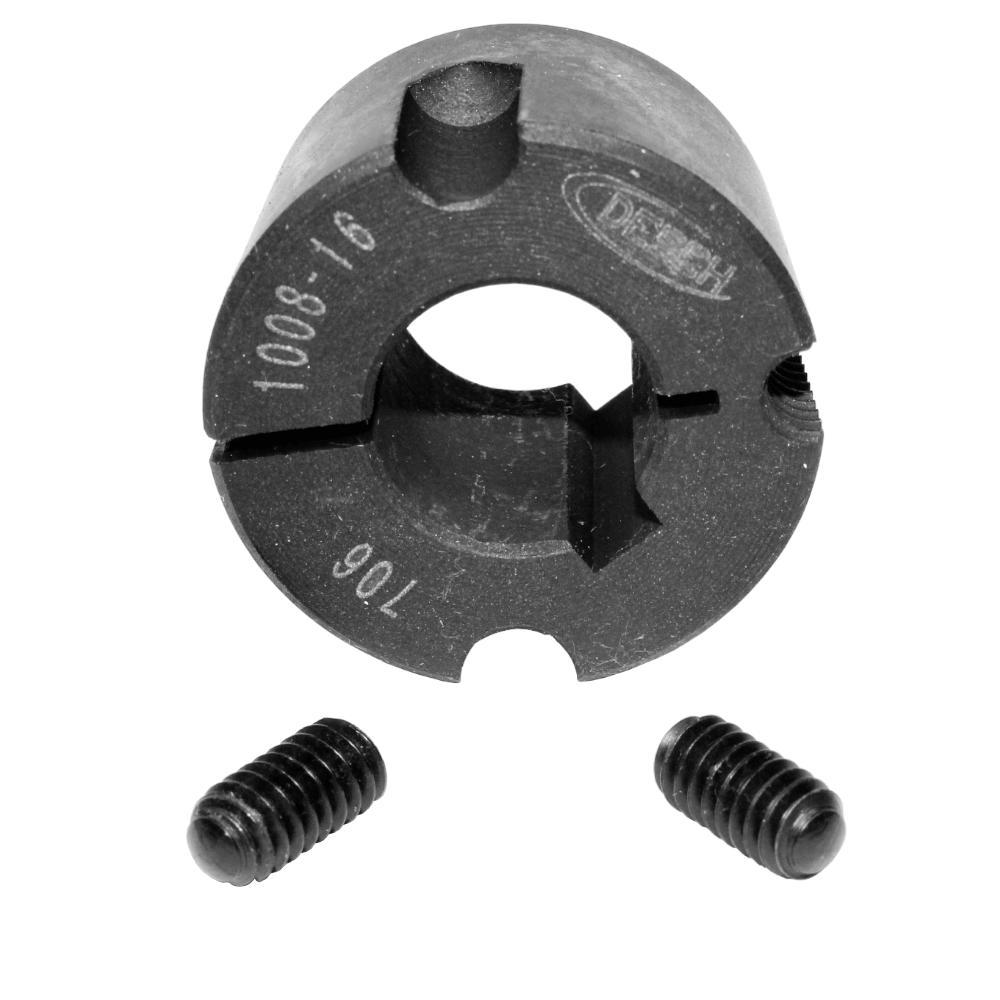

Taperspannbuchse 1008 - 16 mm Bohrung inkl. Madenschrauben

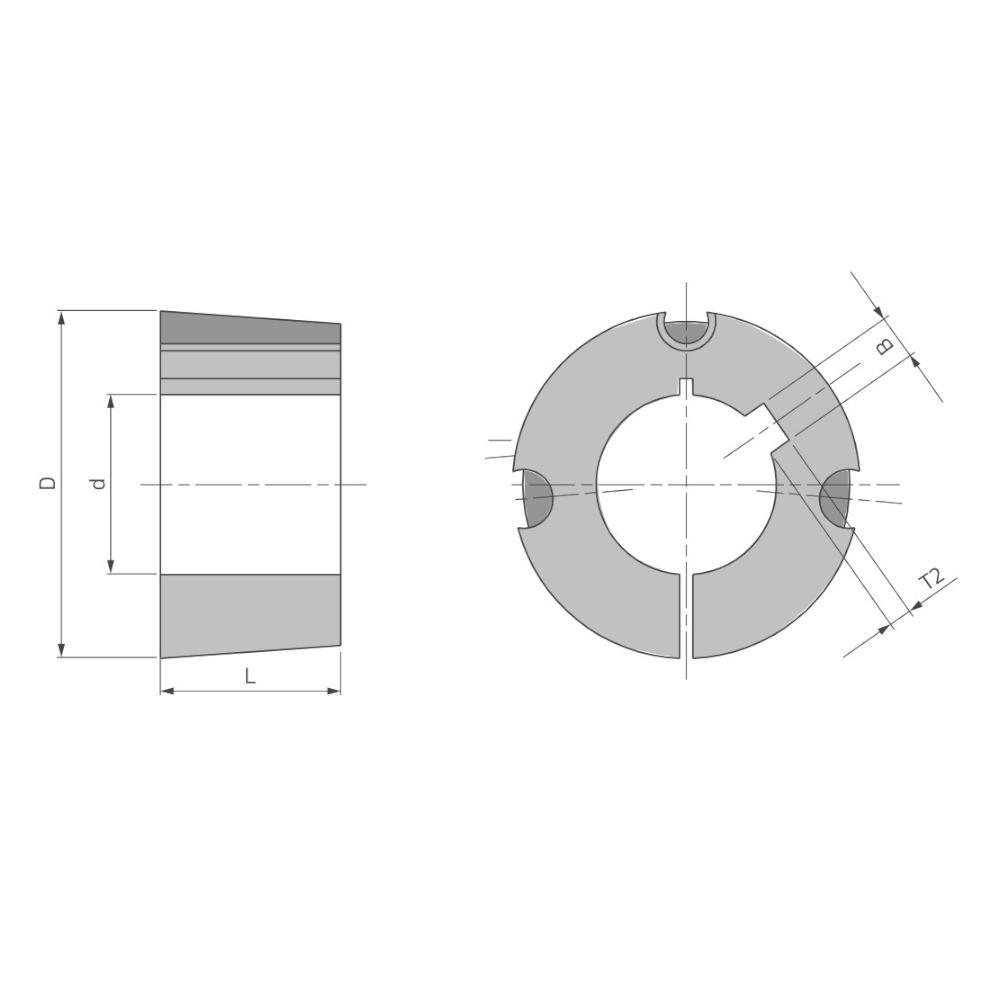

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.

Keilrippenriemen auch Poly-V Keilriemen genannt, sind eine Weiterentwicklung des normalen trapezförmigen Keilriemen und somit kraftschlüssige Treibriemen. Generell können Rippenriemen mit Längsrippen auf kleineren Riemenscheiben umgelenkt werden wie der normale Keilriemen. Je breiter der Riemen gefertigt ist bzw. je mehr Rippen in Längsrichtung der Rippenriemen hat, desto größer ist die mögliche Kraftübertragung.Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Passfeder Federkeil 6 x 6 x 80 mm - DIN 6885 Form A StahlPassfeder Form A = rundstirnig. im rechteckigem Querschnitt zur Wellen/Naben Verbindung.Technische Daten: Norm: DIN 6885 Form: Typ A - rundstirnig ohne Bohrungen Material: Stahl C45K Oberfläche: Blank mmBreite (b): 6 mmHöhe (h): 6 mmLänge (l): 80 mm✓ DIN 6885 Form A✓ rundstirnig. ohne Bohrungen✓ einfach montier-/demontierbarAnwendungsgebiete: Passfedern sind Verbindungselemente mit einem rechteckigem Querschnitt und werden im Maschinenbau eingesetzt. um eine Verbindung zwischen einer Welle / Nabe herstellen zu können und somit Übertragungen von Drehmomenten zu realisieren.

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.
