Fügeklebstoff LOCTITE 648 ist eine Fügeklebstoff der ideal ist beim Fügen von Spiel- oder Presssitzverbindungen. Er hat eine hohe Temperaturbeständigkeit, toleriert Verschmutzungen inkl. Öl und eine hohe Festigkeit auf allen Metallen, selbst auf passiven Werkstoffen. Außerdem besitzt er die P1 NSF-, DVGW- und WRAS-Freigabe. Bei Schwarzlicht ist der Kleber fluoreszierend.Hautätzende Wirkung (Achtung) (H315)Verursacht Hautreizungen.Nach Gebrauch gründlich waschen.Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz/Gehörschutz/… tragen.BEI BERÜHRUNG MIT DER HAUT: Mit viel Wasser/...waschen.Besondere Behandlung (siehe Beschreibung auf diesem Kennzeichnungsetikett).Bei Hautreizung: Ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.Kontaminierte Kleidung ausziehen und vor erneutem Tragen waschen.Sensibilisierung der Haut (Achtung) (H317)Kann allergische Hautreaktionen verursachen.Einatmen von Staub/Rauch/Gas/Nebel/Dampf/Aerosol vermeiden.Kontaminierte Arbeitskleidung nicht außerhalb des Arbeitsplatzes tragen.Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz/Gehörschutz/… tragen.BEI BERÜHRUNG MIT DER HAUT: Mit viel Wasser/...waschen.Bei Hautreizung oder-ausschlag: Ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.Besondere Behandlung (siehe Beschreibung auf diesem Kennzeichnungsetikett).Kontaminierte Kleidung ausziehen und vor erneutem Tragen waschen.Inhalt/Behälter … zuführen.Schwere Augenschädigung (Gefahr) (H318)Verursacht schwere Augenschäden.Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz/Gehörschutz/… tragen.BEI KONTAKT MIT DEN AUGEN:Sofort GIFTINFORMATIONSZENTRUM oder Arzt anrufen.Spezif. ZielorganToxizität (STOT) bei einmaliger Exposition (Achtung) (H335)Kann die Atemwege reizen.Einatmen von Staub/Rauch/Gas/Nebel/Dampf/Aerosol vermeiden.Nur im Freien oder in gut belüfteten Räumen verwenden.BEI EINATMEN: Die Person an die frische Luft bringen und für ungehinderte Atmung sorgen.Bei Unwohlsein GIFTINFORMATIONSZENTRUM oder Arzt anrufen.An einem gut belüfteten Ort aufbewahren. Behälter dicht verschlossen halten.Unter Verschluss aufbewahren.Inhalt/Behälter … zuführen.Chronisch gewässergefährdend (n. v.) (H412)Schädlich für Wasserorganismen, mit langfristiger Wirkung.Freisetzung in die Umwelt vermeiden.Inhalt/Behälter … zuführen.

Sicherungsringe nach DIN 471 Form A, sind Sicherungselemente für Wellen und können universell eingesetzt werden. Der Sicherungsring wird in einer Nut montiert und sichert das axiale verschieben von Maschinenelemente wie z.B. Wälzlager.

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad). Montageanleitung: Einbau: 1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen. Ausbau: 1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.

Rillenkugellager beeindrucken durch ihre hohe Belastbarkeit und ihre ausgezeichnete Drehfähigkeit. Aufgrund dieser ausgewogenen Eigenschaften sind sie äußerst flexibel einsetzbar und eignen sich für eine Vielzahl von Einsatzgebieten. Sie entsprechen den Standardabmessungen nach DIN 625-1 und sind wahre Alleskönner!

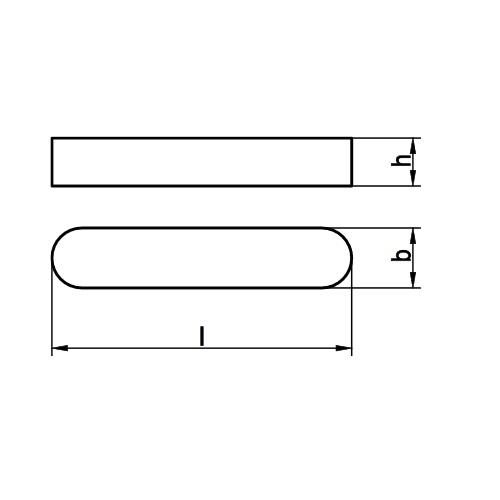

Passfeder Federkeil 10 x 8 x 30 mm - DIN 6885 Form A StahlPassfeder Form A = rundstirnig. im rechteckigem Querschnitt zur Wellen/Naben Verbindung.Technische Daten: Norm: DIN 6885 Form: Typ A - rundstirnig ohne Bohrungen Material: Stahl C45K Oberfläche: Blank mmBreite (b): 10 mmHöhe (h): 8 mmLänge (l): 30 mm✓ DIN 6885 Form A✓ rundstirnig. ohne Bohrungen✓ einfach montier-/demontierbarAnwendungsgebiete: Passfedern sind Verbindungselemente mit einem rechteckigem Querschnitt und werden im Maschinenbau eingesetzt. um eine Verbindung zwischen einer Welle / Nabe herstellen zu können und somit Übertragungen von Drehmomenten zu realisieren.

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.
