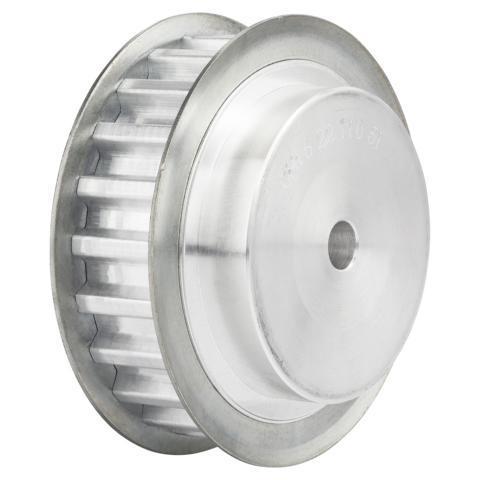

Dimensionen:
- Teilung: 10,00 mm
- Riemenbreite: 16, 25, 32 oder 50 mm
- Zähnezahl: Siehe Liste
- Durchmesser: Siehe Liste
Eigenschaften:
- Material: Aluminium
- Type: 6 oder 6F
- Riemen Profil: AT10
- Spannelement: Bohrung (teilweise vorgebohrt)
Beschreibung:
Zahnscheiben übertragen formschlüssig ihre Antriebsleistung in der Riemenscheibe und werden passend zum Profil des eingesetzten Zahnriemens gewählt. Beispielsweise wird für ein HTD 8M Zahnriemen, eine Zahnscheibe im HTD 8M Profil eingesetzt. Durch genaue Formschlüssigkeiten der Zahnung wird Schlupf verhindert. Somit können Zahnriemen die Antriebsleistung 1:1 von einer Weller zur anderen übertragen und auch für positionsgenaue Steuerungen eingsetzt werden.
Serienmäßig werden je nach metrischer oder zölliger Type die Zahnriemenscheiben in Stahl, Grauguss oder Aluminum hergestellt nach den gültigen ISO Standards. Je größer das Profil gewählt wird, desto größer sind die möglichen Zugkräfte. Bordscheiben zur Riemenführung werden vorwiegend bei Zahnscheiben mit kleineren Zähnezahlen eingesetzt.
Scheiben für Fertigbohrung sind teilweise vorgebohrt und müssen vor dem Einsatz auf die gewünschte Passbohrung und Nut zerspant werden.
