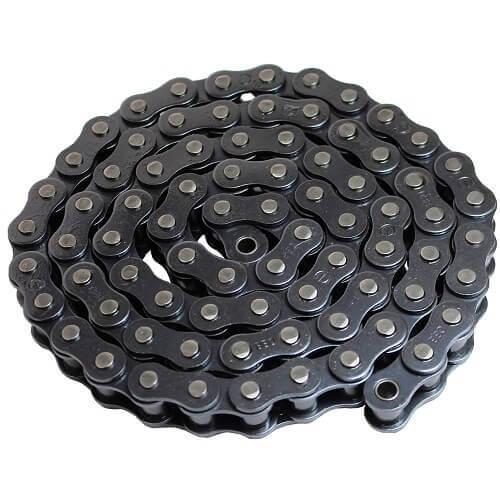

5 Meter 12 B-1 (3/4 Zoll x 7/16 Zoll) Ecoplus Rollenkette

iwis antriebssysteme GmbH & Co. KG

Artikelnummer: RK12B1ECO-5MTR

64,45 €*

Inhalt: 5 Meter (12,89 €* / 1 Meter)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: RK12B1ECO-5MTR

Artikelbeschreibung

Produktinformationen "5 Meter 12 B-1 (3/4 Zoll x 7/16 Zoll) Ecoplus Rollenkette"

Ecoplus ist eine Marke der Firma Iwis und eine hervorragende Lösung für Anwendungen mit geringeren Leistungsanforderungen. Rollenketten allgemein, werden zur mechanischen Übertragung von Kräften über Kettenräder und Kettenscheiben von einer Welle zur anderen Welle eingesetzt. Ihre Anwendung finden die Rollenketten nach DIN DIN 8187 / ISO 606 im allgemeinen Maschinenbau, sowie in der Fördertechnik und sind für den universellen Einsatz gedacht.

Produktdetails

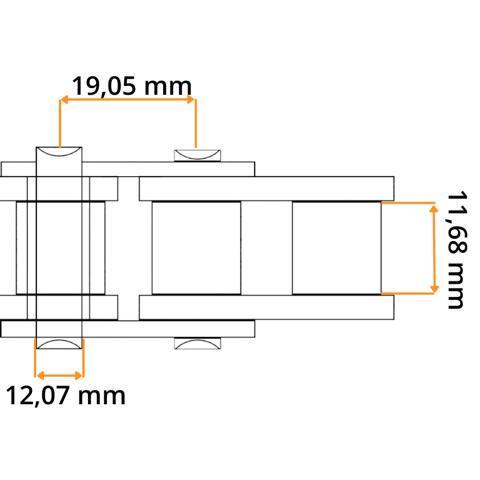

Bolzen Durchmesser (d2 max) mm:	5,72
Gewicht (in kg):	5.75
Herstellernummer:	12 B-1 (3/4 Zoll x 7/16 Zoll)
Innengliedbreite (b2 max) mm:	15,62
Kettentyp:	12 B-1
Laschendicke (z/T) mm:	1,85/1,85
Lichte Weite mm:	11,68
Material:	Stahl
Norm:	DIN 8187 / ISO 606
Rollen-Durchmesser (d1 max) mm:	12,07
Teilung mm:	19,05
Zolltarifnummer:	73151190
min. Bruchkraft (F min) KN:	28,9
Bolzenlänge (b4 max) mm:	22,7
Höhe Innenlasche (h2 max) mm:	16,13
Ausführung:	Simplex

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
