Taperspannbuchse 2517 - 50 mm Bohrung inkl. Madenschrauben

Rollenketten allgemein werden zur mechanischen Übertragung von Kräften über Kettenräder und Kettenscheiben von einer Welle zur anderen Welle eingesetzt. Ihre Anwendung finden Rollenketten nach DIN DIN 8187 / ISO 606 im allgemeinen Maschinenbau sowie in der Fördertechnik und sind für den universellen Einsatz gedacht.

Hochleistungs-Schmalkeilriemen nach DIN 7753 sind eine Weiterentwicklung der klassischen Keilriemen. Schmalkeilriemen wurden speziell für den Maschinenbau entwickelt und durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.

Wichtige Maschinenelemente wie Rollenketten übertragen über Kettenräder und Kettenradscheiben Ihre Antriebsleistung und werden passend zum Profil der eingesetzten Rollenkette gewählt. Die Wellen- Scheiben- oder Rad Verbindung erfolgt über eine Taperspannbuchse. Rollenketten werden in den verschiedensten Anwendungsgebieten wie dem allgemeinen Maschinen- & Anlagenbau, der Fördertechnik, der Lagerlogistik, Landmaschinen, der Sägeindustrie und vielen weiteren industriellen Anlagen eingesetzt als Antriebselement.

Klassische Keilriemen nach DIN 2215 / ISO 4184 sind standardisierten in ihren Abmessungen. Klassische Trapezförmige Keilriemen werden in Ihrer Innenlänge mit dem Nachsetzzeichen Li angegeben. Sie erhalten die Keilriemen alle Satzexakt aus einer Charge, sodass die Keilriemen problemlos auf einer mehrrilligen Keilriemenscheibe ohne Längenunterschiede eingesetzt werden können. Im Normalfall werden klassische Keilriemen überwiegend für den Ersatzteilebedarf im Industrie- & Maschinenbau verwendet - mit Sonderausführungen welche gekennzeichnet sein müssen, lösen sie aber auch schwierige Antriebe im Bereich Garten- und Landmaschinenbau.

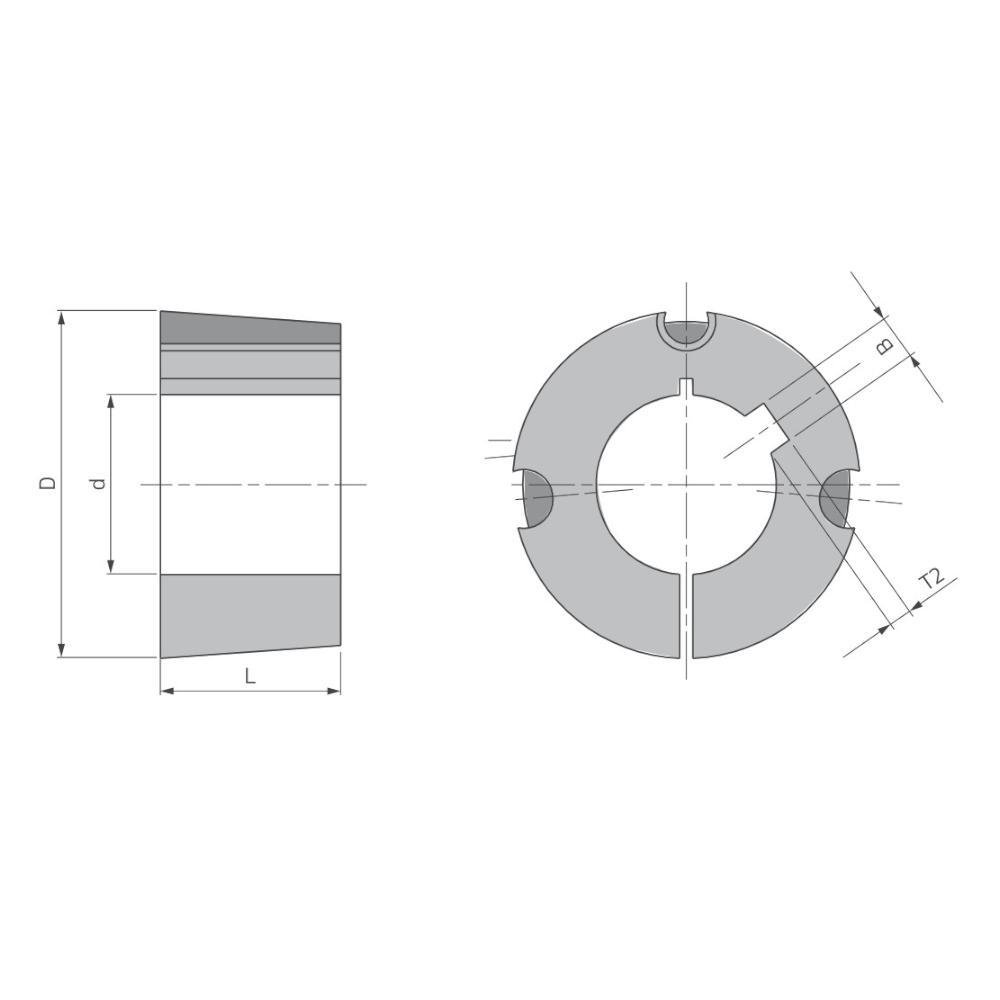

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.
