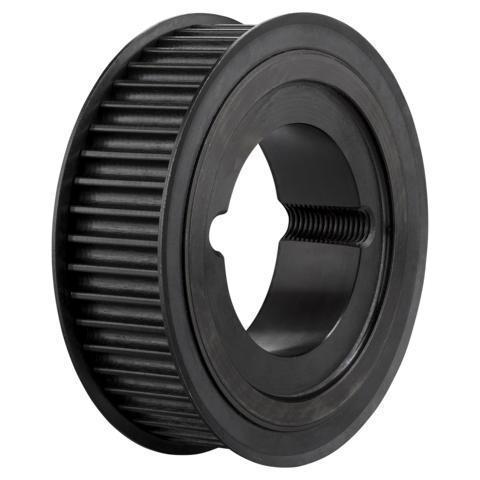

Zahnscheibe TB 40-8M-50 (2012)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB408M50

47,84 €*

% 160,16 €* (70.13% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: ZSTB408M50

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 40-8M-50 (2012)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

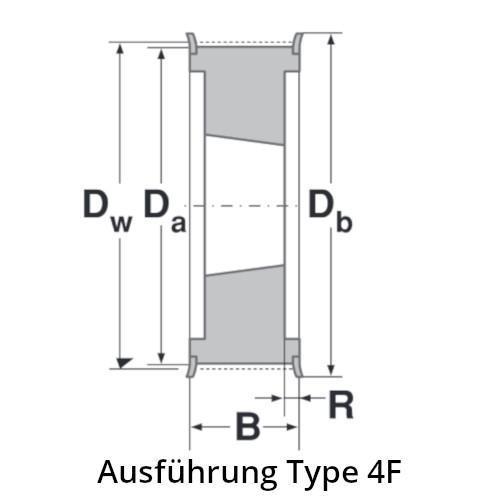

(Skizze) B mm:	60
(Skizze) Da mm:	100,49
(Skizze) Db mm:	106
(Skizze) R mm:	14
(Skizze) b1 mm:	60
Gewicht (in kg):	1.71000
Herstellernummer:	TB 40-8M-50 (2012)
Material:	Stahl
Profil:	8M
Riemenbreite mm:	50
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	101,86
Zolltarifnummer:	8483 50 20
Zähnezahl:	40

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Zuletzt gesehene Produkte

O-Ring 1 x 2 mm NBR70

Staffelpreise

ab 1 Stück	Stückpreis
3	0,34 zzgl. MwSt. €
9	0,23 zzgl. MwSt. €
24	0,17 zzgl. MwSt. €
49	0,12 zzgl. MwSt. €
99	0,10 zzgl. MwSt. €
100	0,06 zzgl. MwSt. €

Kunden kauften auch

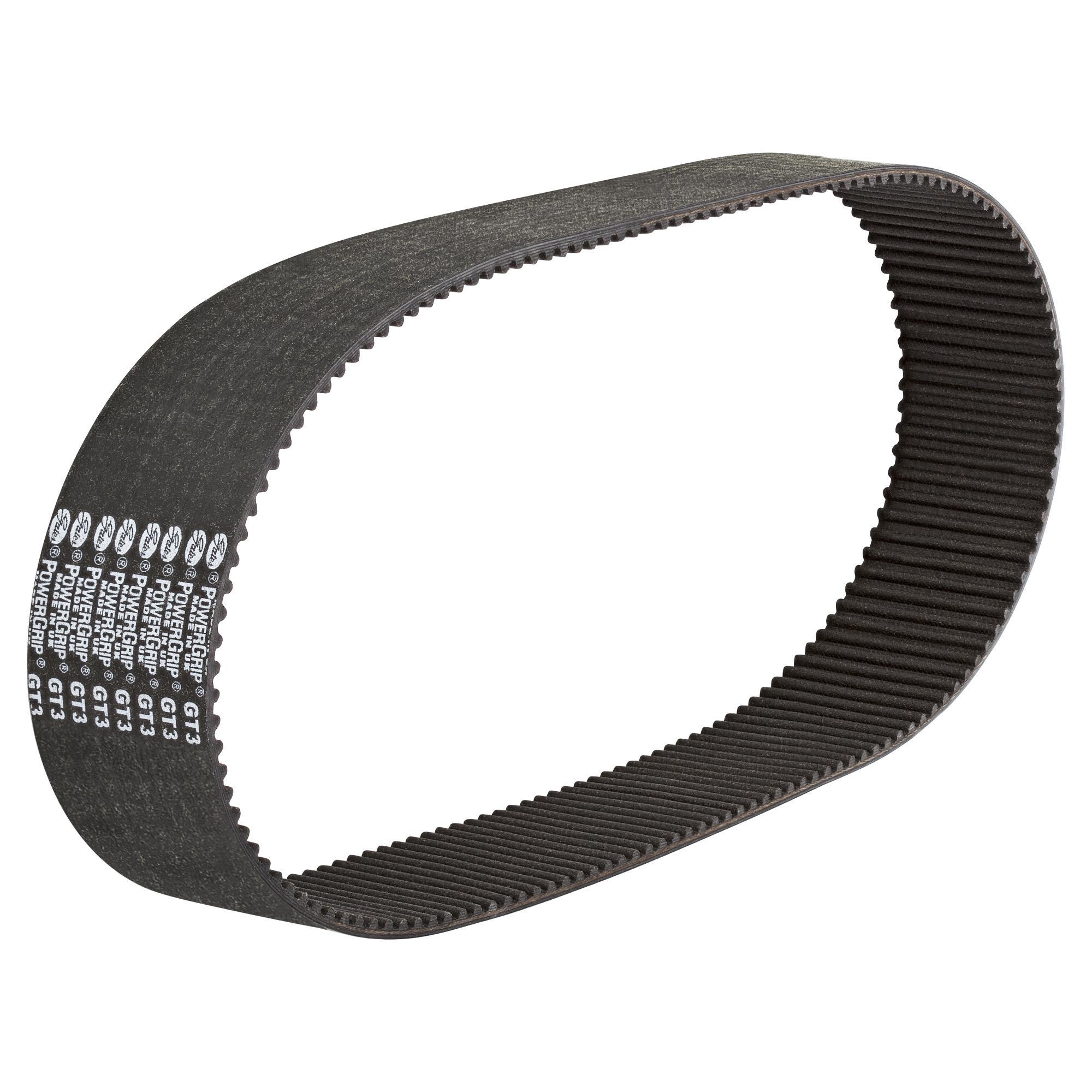

Gates PowerGrip® Zahnriemen GT3 1440-8MGT-50 mm

Die PowerGrip® GT3 Synchronriemen von der Firma Gates, sind eine Weiterenwicklung und verstärkte Ausführung der HTD-Zahnriemenprofile und empfehlen sich besonders für Hochleistungs-Industriemaschinen in der Werkzeug-, Papier- und Textilmaschinenindustrie, in der eine lange Lebensdauer sowie ein geringer Wartungsbedarf von großer Bedeutung sind. Durch die verstärkten Zugträger im Riemen, erreicht der GT3 Riemen eine Leistungssteigerung von bis zu 30% gegenüber der HTD-Zahnriemenprofile! Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Staffelpreise

ab 1 Stück	Stückpreis
1	122,86 zzgl. MwSt. €
4	115,49 zzgl. MwSt. €
9	113,03 zzgl. MwSt. €
10	110,57 zzgl. MwSt. €

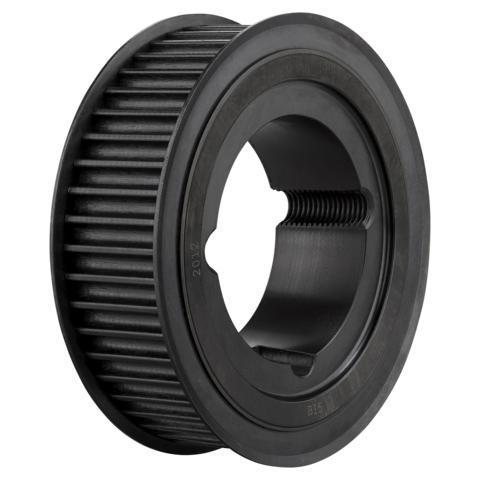

Zahnscheibe TB 56-8M-30 (2012)
