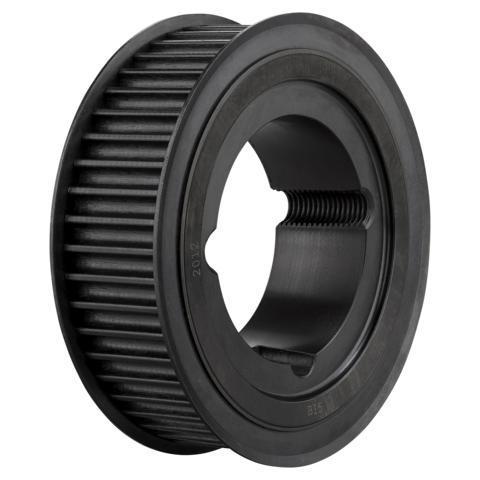

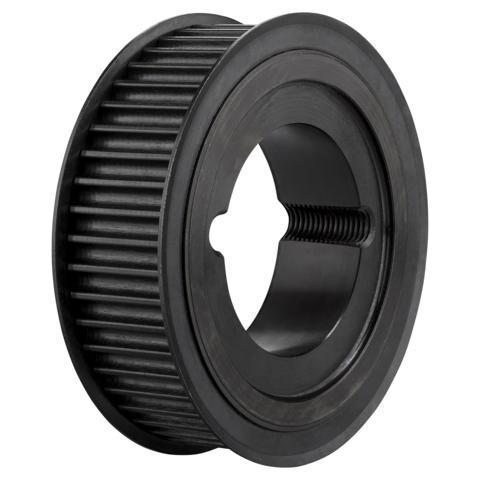

Zahnscheibe TB 28-8M-50 (1210)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB288M50

32,64 €*

% 108,64 €* (69.96% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: ZSTB288M50

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 28-8M-50 (1210)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

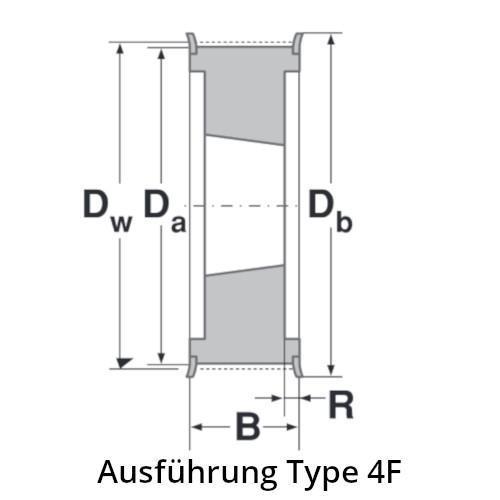

(Skizze) B mm:	60
(Skizze) Da mm:	70,08
(Skizze) Db mm:	75
(Skizze) R mm:	18
(Skizze) b1 mm:	60
Gewicht (in kg):	0.60000
Herstellernummer:	TB 28-8M-50 (1210)
Material:	Stahl
Profil:	8M
Riemenbreite mm:	50
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	71,3
Zolltarifnummer:	8483 50 20
Zähnezahl:	28

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
