Sicherungsblech MB20 DIN 5406 - für Nutmutter KM20

ab	Stückpreis
Bis 4	3,57 zzgl. MwSt. € \| 4,25 € inkl. MwSt.
Bis 9	2,70 zzgl. MwSt. € \| 3,21 € inkl. MwSt.
Bis 24	2,55 zzgl. MwSt. € \| 3,03 € inkl. MwSt.
Bis 49	2,40 zzgl. MwSt. € \| 2,86 € inkl. MwSt.
Bis 99	2,25 zzgl. MwSt. € \| 2,68 € inkl. MwSt.
Bis 249	2,10 zzgl. MwSt. € \| 2,50 € inkl. MwSt.
Bis 499	1,80 zzgl. MwSt. € \| 2,14 € inkl. MwSt.
Ab 500	1,50 zzgl. MwSt. € \| 1,79 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: DINMB20

Artikelbeschreibung

Produktinformationen "Sicherungsblech MB20 DIN 5406 - für Nutmutter KM20"

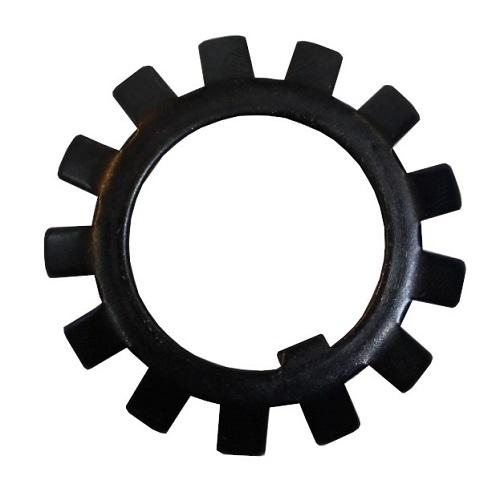

Sicherungsblech MB20 DIN 5406 - für Nutmutter KM20

Zur Sicherung einer Nutmutter KM20. um die Welle auf der Nabe axial zu sichern. beispielsweise bei Zahnrädern. Kugellagern oder anderen Nabenverbindungen.

Technische Daten:

Passen für Nutmutter: KM20 (Nicht enthalten)
Norm: DIN 5406
Material: Stahl. Festigkeit min. 350 N/mm²
d1 (Skizze): 100 mm
d2 (Skizze): 142 mm
d3 (Skizze): 120 mm
e (Skizze): : 12 mm
f (Skizze): 96.5 mm
b1 (Skizze): 10 mm
s (Skizze): 1.8 mm

✓ DIN 5406
✓ Stahl. Festigkeit min. 350 N/mm²

Anwendungsgebiete:

Zur Sicherung einer Nutmutter. Eine Nutmutter / Wellenmutter ist eine schnell lösbare Verbindung und wird im Maschinenbau eingesetzt. um Wellen und Naben oder den Innenring eines Wälzlagers mit einer Welle axial zu sichern und ein verschieben zu verhindern.

DIN Norm:	DIN 5406
