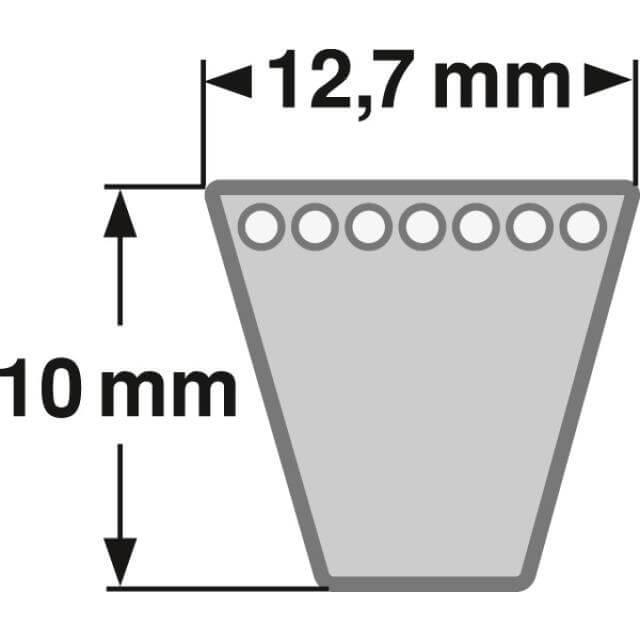

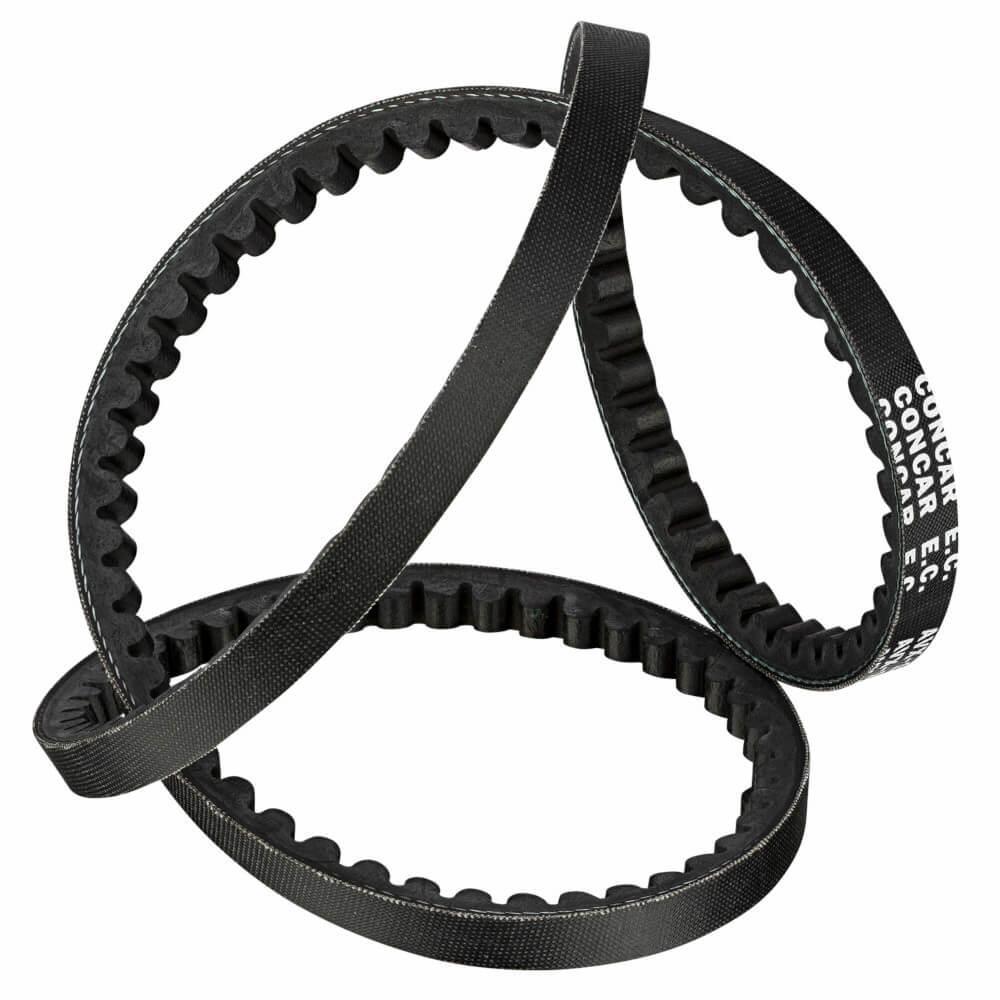

Keilriemen XPA 850 Lw - AVX 13 x 868 La ConCar

Mit der 4. Generation der QUAD-POWER® Serie, hat die Firma Gates den ersten wartungsfreien Keilriemen mit minimaler Dehnung entwickelt. Durch eine besondere Zugträgertechnologie ist kein nachspannen notwendig, auch nicht nach der Einlaufphase. Ausfallzeiten sowie Wartungsarbeiten werden reduziert. Schmalkeilriemen allgemein nach DIN 7753 sind eine Weiterentwicklung der klassischen Keilriemen. Diese Riemen wurden speziell für den Maschinenbau entwickelt und durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.

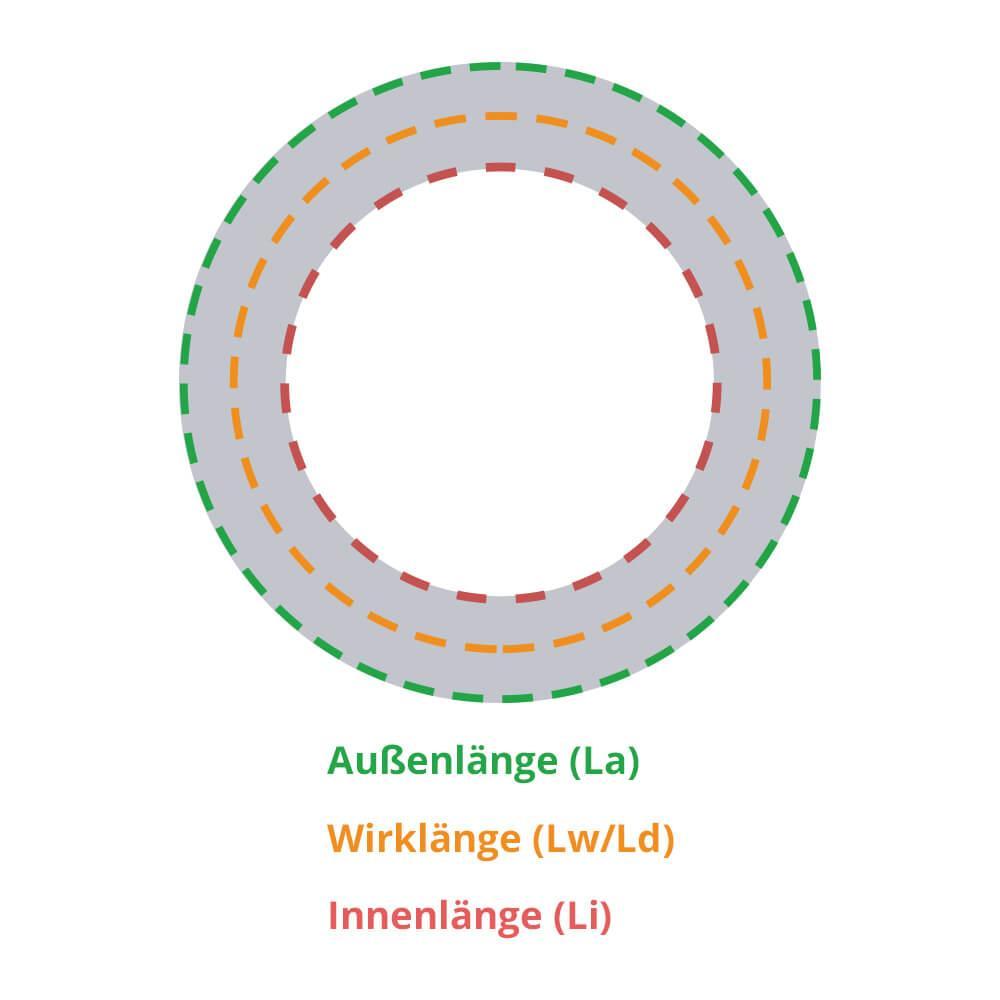

Klassische Keilriemen nach DIN 2215 / ISO 4184 sind standardisierten in ihren Abmessungen. Klassische Trapezförmige Keilriemen werden in Ihrer Innenlänge mit dem Nachsetzzeichen Li angegeben. Sie erhalten die Keilriemen alle Satzexakt aus einer Charge, sodass die Keilriemen problemlos auf einer mehrrilligen Keilriemenscheibe ohne Längenunterschiede eingesetzt werden können. Im Normalfall werden klassische Keilriemen überwiegend für den Ersatzteilebedarf im Industrie- & Maschinenbau verwendet - mit Sonderausführungen welche gekennzeichnet sein müssen, lösen sie aber auch schwierige Antriebe im Bereich Garten- und Landmaschinenbau.

Flankenoffener, formgezahnter Breitkeilriemen nach DIN 7719 / ISO 1604 in einer Trapezform für Varioantriebe und einer hohen Kraftübetragung in stufenlosen Regelgetrieben. Anwendungsgebiete: Flankenoffene, formgezahnte Breitkeilriemen / Vario Speed Keilriemen werden überwiegend in Verstellgetrieben eingesetzt für eine stufenlos regelbare Drehzahl und finden Ihre Anwendung beispielsweise in Erntemaschinen, Textilmaschinen, Druckereimaschinen sowie Werkzeugmaschinen. Eine hohe dynamische Belastung ist gegeben bei hervorragender Kraftübertragungs- und Steuerungseigenschaft durch einen besonderen Riemenaufbau.HINWEIS: Auf Kundenwunsch schneiden wir Ihnen den Breitkeilriemen auch in die gewünschte Breite. Bitte kontaktieren Sie bei Bedarf unseren Support. Der erforderliche Flankenwinkel kann beim Schneiden entsprechend in der Toleranz +/- 1 Grad eingestellt werden.

Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebsscheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt. Keilscheiben für Taperspannbuchsen entsprechen Gütestufe G 16 nach DIN ISO 1940 in einer Ebene ausgewuchtet. Für Wirkdurchmesser kleiner als 400 mm bei einer Betriebsdrehzahl n=1500 min -1. Für Wirkdurchmesser größer als 400 mm bei v=30 m/s.

Zum schnellen Reinigen und Entfetten von Trommel- und Scheibenbremsen, Bremsenzubehör und Kupplungsteilen. Auch zur Reinigung von verölten und verschmutzten Motor- und Maschinenteilen. • acetonfrei • sehr gute Reinigungswirkung, entfettet gründlich, wirkt und trocknet schnell • multifunktionell • 360°-VentilEntzündbare Aerosole (Gefahr) (H222)Extrem entzündbares Aerosol.Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.Nicht gegen offene Flamme oder andere Zündquelle sprühen.Behälter steht unter Druck: Nicht durchstechen oder verbrennen, auch nicht nach der Verwendung.Vor Sonnenbestrahlung schützen. Nicht Temperaturen über 50°C/122°F aussetzen.Hautätzende Wirkung (Achtung) (H315)Verursacht Hautreizungen.Nach Gebrauch gründlich waschen.Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz/Gehörschutz/… tragen.BEI BERÜHRUNG MIT DER HAUT: Mit viel Wasser/...waschen.Besondere Behandlung (siehe Beschreibung auf diesem Kennzeichnungsetikett).Bei Hautreizung: Ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.Kontaminierte Kleidung ausziehen und vor erneutem Tragen waschen.Spezif. ZielorganToxizität (STOT) bei einmaliger Exposition (Achtung) (H336)Kann Schläfrigkeit und Benommenheit verursachen.Einatmen von Staub/Rauch/Gas/Nebel/Dampf/Aerosol vermeiden.Nur im Freien oder in gut belüfteten Räumen verwenden.BEI EINATMEN: Die Person an die frische Luft bringen und für ungehinderte Atmung sorgen.Bei Unwohlsein GIFTINFORMATIONSZENTRUM oder Arzt anrufen.An einem gut belüfteten Ort aufbewahren. Behälter dicht verschlossen halten.Unter Verschluss aufbewahren.Inhalt/Behälter … zuführen.Chronisch gewässergefährdend (n. v.) (H411)Giftig für Wasserorganismen, mit langfristiger Wirkung.Freisetzung in die Umwelt vermeiden.Verschüttete Mengen aufnehmen.Inhalt/Behälter … zuführen.Entzündbare Aerosole (Gefahr/Achtung) (H229)Behälter steht unter Druck: kann bei Erwärmung bersten.Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.Nicht gegen offene Flamme oder andere Zündquelle sprühen.Behälter steht unter Druck: Nicht durchstechen oder verbrennen, auch nicht nach der Verwendung.Vor Sonnenbestrahlung schützen.Nicht Temperaturen von mehr als 50 °C aussetzen.

Klassische Keilriemen nach DIN 2215 / ISO 4184 sind standardisierten in ihren Abmessungen. Klassische Trapezförmige Keilriemen werden in Ihrer Innenlänge mit dem Nachsetzzeichen Li angegeben. Sie erhalten die Keilriemen alle Satzexakt aus einer Charge, sodass die Keilriemen problemlos auf einer mehrrilligen Keilriemenscheibe ohne Längenunterschiede eingesetzt werden können. Im Normalfall werden klassische Keilriemen überwiegend für den Ersatzteilebedarf im Industrie- & Maschinenbau verwendet - mit Sonderausführungen welche gekennzeichnet sein müssen, lösen sie aber auch schwierige Antriebe im Bereich Garten- und Landmaschinenbau.
