8 mm Sicherungsscheibe DIN 6799

Artikelnummer: DIN16018

ab	Stückpreis
Ab 1	0,67 zzgl. MwSt. € \| 0,80 € inkl. MwSt.
Ab 10	0,33 zzgl. MwSt. € \| 0,39 € inkl. MwSt.
Ab 50	0,67 zzgl. MwSt. € \| 0,80 € inkl. MwSt.
Ab 11	0,10 zzgl. MwSt. € \| 0,12 € inkl. MwSt.
Ab 100000000	0,06 zzgl. MwSt. € \| 0,07 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: DIN16018

Artikelbeschreibung

Produktinformationen "8 mm Sicherungsscheibe DIN 6799"

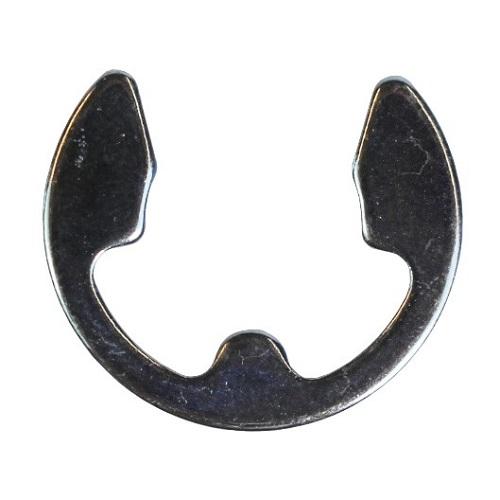

8 mm Sicherungsring DIN 6799 für Welle

Sicherungsscheiben für Wellen nach DIN 6799 zum axialen fixieren von Bauteilen auf Wellen. Das Nennmaß ist d2, der Nutdurchmesser.

Technische Daten:

Norm: 6799
Material: Federstahl
Oberfläche: Blank
Für Nutdurchmesser: 8 mm
Für Wellendurchmesser 9 bis 12 mm

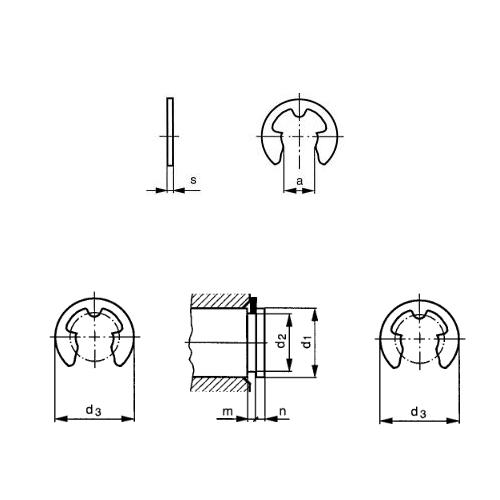

d3 (Skizze): 16,30 mm
a (Skizze): 6,52 mm
n (Skizze: 1,80 mm
m (Skizze): 1,05 mm
s (Skizze): 1,00 mm

? Federstahl
? DIN 6799
? Für Welle

Anwendungsgebiete:

Überwiegend kleinere Wellen, beispielsweise im Modellbau. Sicherungsringe werden radial auf die Welle in einer Nut eingesetzt und umschließen den Nutgrund federnd mit Segmenten.

Produktdetails

Nutdurchmesser mm:	8
