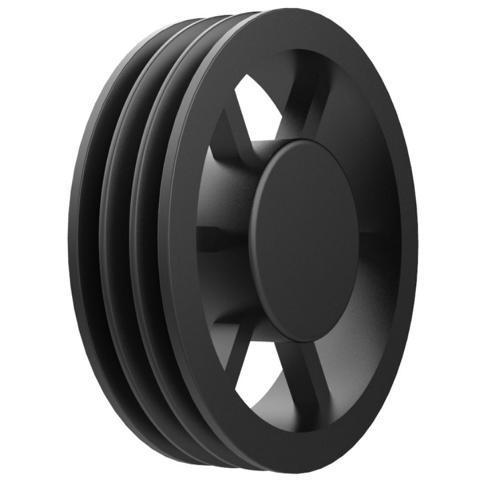

315 SPB/3 Keilriemenscheibe

Artikelnummer: KSVBSPB3153

ab Stück	Stückpreis
Ab 1	211,45 zzgl. MwSt. € \| 251,63 € inkl. MwSt.
Ab 2	205,04 zzgl. MwSt. € \| 244,00 € inkl. MwSt.
Ab 5	198,32 zzgl. MwSt. € \| 236,00 € inkl. MwSt.
Ab 10	194,12 zzgl. MwSt. € \| 231,00 € inkl. MwSt.
Ab 15	189,92 zzgl. MwSt. € \| 226,00 € inkl. MwSt.
Ab 20	185,71 zzgl. MwSt. € \| 221,00 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: KSVBSPB3153

Artikelbeschreibung

Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebs Scheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt.

Produktdetails

(Skizze) S mm:	24,5
(Skizze) T mm:	14
(Skizze) U mm:	24,5
(Skizze) dmax mm:	65
Gewicht (in kg):	14.4
Herstellernummer:	315 SPBx 3
Kranzbreite:	63
Material:	Grauguss
Nabe/Hub ∅ mm:	105
Profil:	SPB, XPB und 17 mm
Rillenanzahl:	3
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	315
Zolltarifnummer:	8483 50 20
Nabe/hub Länge mm:	60
Ausführung:	Armscheibe
