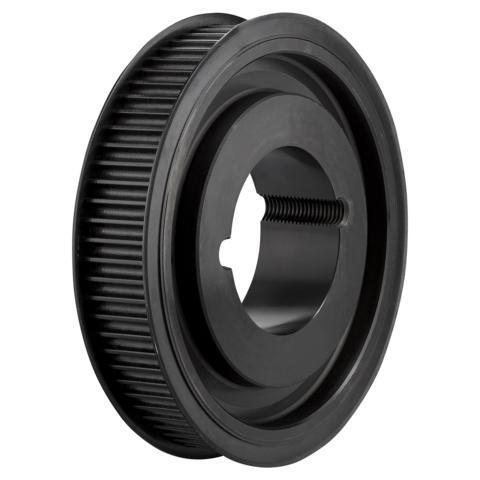

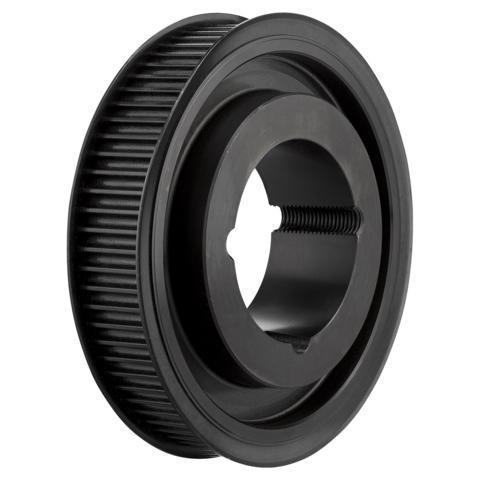

Zahnscheibe TB 36 H 150 (1610)

Zahnscheibe TB 36 H 150 (1610)

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE

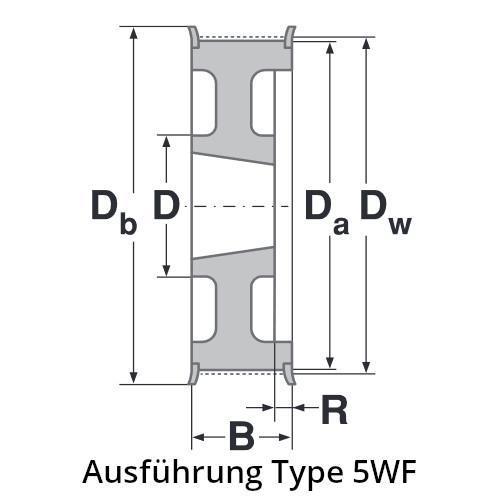

(Skizze) B mm	45
(Skizze) D x N mm	92
(Skizze) R mm	20
(Skizze) b1 mm	45
Riemenbreite mm	38,1
(Skizze) Db mm	150
(Skizze) Da mm	144,16
Material	Stahl
Type	5WF
Zähnezahl	36
Marke	Top Industrieteile
Profil	H
Wirkdurchmesser mm	145,53
Artikelnummer	ZSTB36H381
Taperspannbuchse	1610
Herkunftsland	Asien
Zolltarifnummer	8483 50 20
Gewicht (in kg)	3,200
Wellenaufnahme	Taperspannbuchse
