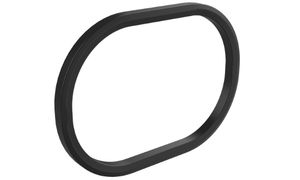

Doppelkeilriemen für Kraftübertragung auf beiden Riemenseiten
Doppelkeilriemen sind speziell für Antriebssysteme entwickelt, bei denen die Kraftübertragung über beide Seiten des
Riemens erfolgt. Im Gegensatz zu klassischen Keilriemen verfügen sie über ein beidseitiges Keilprofil, wodurch sie
mehrere Riemenscheiben gleichzeitig antreiben können. Dadurch eignen sich Doppelkeilriemen besonders für
Serpentinenantriebe, Umlenkungen und komplexe Antriebssysteme mit gegenläufigen Drehrichtungen.
Doppelkeilriemen werden nach den Normen DIN 7722 und ISO 5289 gefertigt und sind
in den Profilen AA, BB, CC sowie den schmalen Ausführungen 22 × 8, 25 × 10, 32 × 13 und
38 × 17 erhältlich. Die genormten Abmessungen gewährleisten eine hohe Austauschbarkeit und ermöglichen
den herstellerübergreifenden Einsatz in zahlreichen Maschinen und Anlagen.
Hochwertige Doppelkeilriemen bestehen aus verschleißfesten Gummimischungen mit dehnungsarmen Zugträgern aus
Polyester oder Aramid. Das robuste Deckgewebe schützt den Riemen zuverlässig vor Abrieb, Öl, Staub und
mechanischen Belastungen. Dadurch überzeugen Doppelkeilriemen durch eine hohe Leistungsfähigkeit, einen ruhigen
Lauf und eine lange Lebensdauer – auch unter anspruchsvollen Betriebsbedingungen.
Typische Einsatzbereiche sind landwirtschaftliche Maschinen, Mähdrescher, Erntemaschinen, industrielle
Förderanlagen, Werkzeugmaschinen, Textilmaschinen sowie weitere Maschinen und Anlagen mit mehreren
Antriebswellen oder wechselnden Drehrichtungen. Überall dort, wo mehrere Aggregate mit nur einem Riemen
angetrieben werden, bieten Doppelkeilriemen eine zuverlässige und wirtschaftliche Lösung.
Vorteile von Doppelkeilriemen
Kraftübertragung über beide Riemenseiten
Ideal für Serpentinen- und Mehrwellenantriebe
Geeignet für gegenläufige Drehrichtungen
Hohe Flexibilität und ruhiger Lauf
Verschleißfest und langlebig
Genormte Profile für hohe Austauschbarkeit
💡 Gut zu wissen
Doppelkeilriemen werden international auch als Hexagonalriemen, Hex Belt oder Hexagonal Belt bezeichnet. Alle Bezeichnungen beschreiben Keilriemen mit einem beidseitigen Keilprofil zur Kraftübertragung über Ober- und Unterseite.
Aufbau eines Doppelkeilriemens
Doppelkeilriemen sind für anspruchsvolle Antriebssysteme mit Kraftübertragung auf beiden Riemenseiten ausgelegt.
Der mehrschichtige Aufbau sorgt für eine hohe Belastbarkeit, optimale Kraftübertragung und eine lange Lebensdauer.
Die einzelnen Komponenten sind perfekt aufeinander abgestimmt und gewährleisten einen zuverlässigen Betrieb auch
bei hohen Drehzahlen, wechselnden Lasten und häufigen Biegebeanspruchungen.
1. Umhüllungsgewebe
Das abriebfeste, gummierte Mischgewebe schützt den Doppelkeilriemen vor Verschleiß, Schmutz und äußeren
Einflüssen. Gleichzeitig verbessert es die Laufeigenschaften und erhöht die Widerstandsfähigkeit gegenüber
mechanischen Belastungen.
2. Einbettung
Die hochzugfeste, dämpfende Gummimischung umschließt die Zugträger und sorgt für eine gleichmäßige
Kraftverteilung. Zudem reduziert sie Schwingungen und trägt zu einem ruhigen sowie verschleißarmen Lauf bei.
3. Zugträger
Hochfeste Polyester-Zugträger übernehmen die eigentliche Kraftübertragung. Sie zeichnen sich durch eine geringe
Dehnung, hohe Zugfestigkeit und eine lange Lebensdauer aus und gewährleisten eine zuverlässige
Leistungsübertragung auch unter hoher Dauerbelastung.
4. Unterbau
Der Unterbau aus einer Hochmodul-Gummimischung sorgt für eine optimale Kraftübertragung über beide
Riemenflanken. Gleichzeitig verleiht er dem Doppelkeilriemen die notwendige Formstabilität und Flexibilität für
den Einsatz in komplexen Mehrwellen- und Serpentinenantrieben.
Doppelkeilriemen kommen überall dort zum Einsatz, wo mehrere Riemenscheiben gleichzeitig angetrieben oder
unterschiedliche Drehrichtungen innerhalb eines Antriebssystems realisiert werden müssen. Durch ihr beidseitiges
Keilprofil übertragen sie die Antriebskraft zuverlässig auf beiden Riemenseiten und eignen sich ideal für
Serpentinenantriebe sowie komplexe Mehrwellenantriebe.
Dank ihrer hohen Flexibilität, Laufruhe und Belastbarkeit werden Doppelkeilriemen in zahlreichen industriellen und
landwirtschaftlichen Anwendungen eingesetzt. Sie überzeugen insbesondere bei Antrieben mit häufigen Umlenkungen,
wechselnden Lasten und beengten Platzverhältnissen, bei denen klassische Keilriemen an ihre Grenzen stoßen.
🚜 Landwirtschaftliche Maschinen und Erntemaschinen
🌾 Mähdrescher und Feldhäcksler
🏭 Maschinen- und Anlagenbau
📦 Förderanlagen und Fördertechnik
⚙️ Werkzeugmaschinen
🧵 Textil- und Verpackungsmaschinen
🔩 Holz- und Metallbearbeitungsmaschinen
🔄 Komplexe Mehrwellen- und Serpentinenantriebe
🔁 Industrieanlagen mit gegenläufigen Drehrichtungen
🛠️ Sondermaschinen und Spezialanwendungen
Häufig gestellte Fragen (FAQ) zu Doppelkeilriemen
Ein Doppelkeilriemen besitzt auf beiden Seiten ein Keilprofil und kann dadurch die Antriebskraft in beide Richtungen übertragen. Er eignet sich besonders für Mehrwellen- und Serpentinenantriebe, bei denen mehrere Riemenscheiben gleichzeitig angetrieben werden.
Doppelkeilriemen kommen unter anderem in landwirtschaftlichen Maschinen, Mähdreschern, Förderanlagen, Werkzeugmaschinen, Textilmaschinen sowie im allgemeinen Maschinen- und Anlagenbau zum Einsatz. Sie werden überall dort verwendet, wo komplexe Antriebssysteme mit mehreren Wellen erforderlich sind.
Doppelkeilriemen kommen unter anderem in Landmaschinen, Mähdreschern, Förderanlagen, Werkzeugmaschinen, Textilmaschinen sowie Industrieanlagen mit mehreren Antriebswellen zum Einsatz.
Für die Auswahl sind das Profil, die Riemenlänge sowie die Hersteller- oder Originalbezeichnung entscheidend. Diese Informationen befinden sich in der Regel auf dem vorhandenen Riemen oder in den technischen Unterlagen der Maschine.
Ein Austausch ist ratsam, wenn der Riemen Risse, Ausfransungen, starke Abnutzung oder Schlupf zeigt. Ein rechtzeitiger Wechsel verhindert Leistungsverluste und trägt dazu bei, Folgeschäden an Riemenscheiben und Antriebskomponenten zu vermeiden.
Durch ihre beidseitige Kraftübertragung ermöglichen Doppelkeilriemen kompakte Antriebslösungen mit mehreren Riemenscheiben. Sie zeichnen sich zudem durch einen ruhigen Lauf, eine hohe Flexibilität und eine lange Lebensdauer aus.
Doppelkeilriemen sind in verschiedenen Profilen erhältlich, beispielsweise AA, BB, CC sowie den Schmalprofilen 3V, 5V und 8V – abhängig von der jeweiligen Anwendung.
Für die Auswahl sind das Profil, die Riemenlänge sowie die Herstellerangaben der Maschine entscheidend. Die Bezeichnung des vorhandenen Keilriemens bietet dabei die sicherste Orientierung.
Die Riemenspannung sollte entsprechend den Herstellerangaben eingestellt werden. Eine zu hohe Spannung belastet Lager und Wellen, während eine zu geringe Spannung Schlupf und erhöhten Verschleiß verursachen kann.
Ein Austausch empfiehlt sich bei sichtbaren Rissen, Ausfransungen, Materialermüdung, Schlupf oder ungewöhnlichen Laufgeräuschen.
Hochwertige Doppelkeilriemen bestehen aus verschleißfesten Gummimischungen mit hochzugfesten Polyester-Zugträgern und einem abriebfesten Gewebeüberzug.
Viele Qualitäts-Doppelkeilriemen erfüllen die Anforderungen der ISO 1813 und sind elektrisch leitfähig. Dadurch eignen sie sich auch für industrielle Anwendungen mit entsprechenden Sicherheitsanforderungen.
Ja. Doppelkeilriemen laufen in der Regel auf Standard-Keilriemenscheiben des passenden Profils. Voraussetzung ist, dass Profil und Abmessungen des Riemens zur vorhandenen Riemenscheibe passen.
Landmaschinen besitzen häufig komplexe Antriebssysteme mit mehreren Aggregaten und Umlenkungen. Doppelkeilriemen ermöglichen eine zuverlässige Kraftübertragung über beide Riemenseiten und eignen sich daher besonders für diese Anwendungen.
Die Profilbezeichnung beschreibt die Querschnittsgeometrie des Keilriemens und bestimmt, mit welchen Riemenscheiben der Doppelkeilriemen verwendet werden kann.
Eine korrekte Riemenspannung, fluchtende Riemenscheiben, saubere Antriebskomponenten und regelmäßige Sichtkontrollen tragen entscheidend zu einer langen Lebensdauer des Doppelkeilriemens bei.
Ja. Doppelkeilriemen eignen sich besonders für Antriebe mit mehreren Riemenscheiben und gegenläufigen Drehrichtungen. Durch ihr beidseitiges Keilprofil können sie die Kraft über Ober- und Unterseite übertragen und ermöglichen dadurch komplexe Antriebslösungen.
Das beidseitige Keilprofil ermöglicht die Kraftübertragung über beide Riemenseiten. Dadurch können mehrere Wellen mit nur einem Keilriemen angetrieben oder Drehrichtungen innerhalb eines Antriebssystems geändert werden. Doppelkeilriemen werden deshalb häufig in Serpentinen- und Mehrwellenantrieben eingesetzt.
Nein. Doppelkeilriemen sind speziell für Antriebe mit beidseitiger Kraftübertragung entwickelt und unterscheiden sich konstruktiv von klassischen Keilriemen. Ein Austausch ist nur möglich, wenn der Antrieb ausdrücklich für Doppelkeilriemen ausgelegt ist.
Es gibt keinen technischen Unterschied. Ein Hexagonalriemen (Hexagonal Belt oder Hex Belt) ist die englische Bezeichnung für einen Doppelkeilriemen. Beide Begriffe beschreiben Keilriemen mit einem Keilprofil auf Ober- und Unterseite, die für die Kraftübertragung über beide Riemenseiten entwickelt wurden.
Passende Keilriemenscheiben für Doppelkeilriemen
Für Doppelkeilriemen finden Sie hier passende Keilriemenscheiben.
