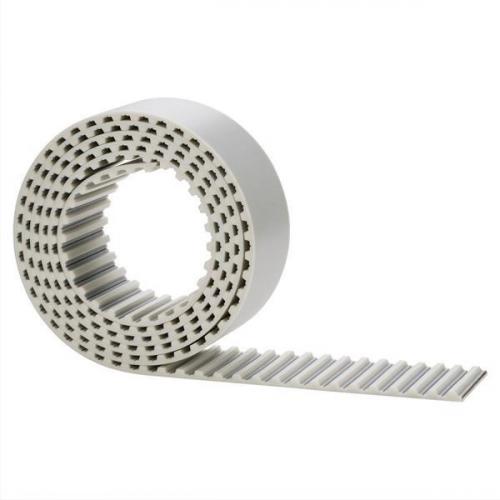

PU-Zahnriemen als Meterware sind offene Zahnriemen aus Polyurethan für Anwendungen, bei denen kein geschlossener Riemenumlauf erforderlich ist. Sie werden in der benötigten Länge konfektioniert und eignen sich insbesondere für lineare Bewegungen, Positionieraufgaben und Verfahrsysteme im Maschinen- und Anlagenbau.

Die formschlüssige Verzahnung ermöglicht zusammen mit einer passenden Zahnriemenscheibe eine präzise Bewegungsübertragung. Im Zahnriemen eingebettete Zugträger nehmen die auftretenden Zugkräfte auf und unterstützen die Längenstabilität des Riemens.

Für unterschiedliche Antriebssysteme stehen verschiedene Zahnprofile und Teilungen zur Verfügung. In unserem Sortiment finden Sie T-, AT-, HTD/M- sowie zöllige PU-Zahnriemen als Meterware. Je nach Ausführung sind unterschiedliche Riemenbreiten, Zugträger und weitere Ausstattungsvarianten erhältlich.

PU-Zahnriemen als Meterware bestehen aus einem Zahnriemenkörper aus Polyurethan und eingebetteten Zugträgern. Der Polyurethan-Riemenkörper bildet die Zahngeometrie und zeichnet sich durch eine hohe Verschleiß- und Abriebfestigkeit aus.

1. Riemenrücken

Der Riemenrücken besteht aus einer speziell abgestimmten Polyurethan-Mischung. Das Polyurethan bildet gleichzeitig den Grundkörper und die Zahngeometrie des Zahnriemens und zeichnet sich durch eine hohe Verschleiß- und Abriebfestigkeit aus.

2. Zugträger

Im Polyurethan sind Stahl-Zugträger eingebettet. Sie nehmen die auftretenden Zugkräfte auf und sorgen für eine hohe Längenstabilität des Zahnriemens – eine wichtige Voraussetzung für präzise Synchron- und Positionierantriebe.

Je nach Anforderung können Polyurethan-Zahnriemen alternativ auch mit Aramid-Zugträgern hergestellt werden. Dadurch stehen unterschiedliche Zugträgerausführungen für die jeweiligen Anforderungen und Einsatzbedingungen zur Verfügung.

T-Zahnriemen aus Polyurethan besitzen ein klassisches metrisches Trapezzahnprofil und sind als offene Meterware für unterschiedliche Linear-, Positionier- und Bewegungsaufgaben erhältlich. Die benötigte Länge kann entsprechend der jeweiligen Konstruktion konfektioniert werden.

Unterschiedliche Teilungen ermöglichen die Anpassung an verschiedene Baugrößen und Antriebssysteme. Bei der Auswahl sind neben dem Zahnprofil insbesondere Teilung und Riemenbreite zu berücksichtigen.

Verfügbare Profile: T2,5 · T5 · T10 · T20

AT-Zahnriemen aus Polyurethan verfügen über eine gegenüber dem klassischen T-Profil modifizierte Zahngeometrie. Sie eignen sich für anspruchsvolle Linear-, Positionier- und Antriebsaufgaben und stehen als offene Zahnriemenware in verschiedenen Teilungen und Breiten zur Verfügung.

Bei der Auswahl müssen AT-Profil und Teilung zur eingesetzten Zahnriemenscheibe passen. T- und AT-Profile sind trotz teilweise gleicher Teilung nicht automatisch miteinander austauschbar.

Verfügbare Profile: AT5 · AT10 · ATL10 · AT20 · ATL20

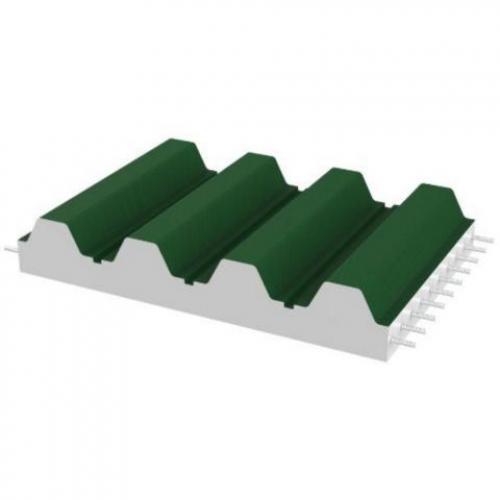

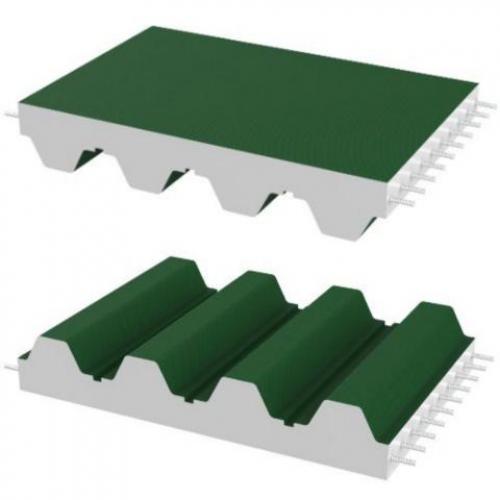

HTD/M-Zahnriemen aus Polyurethan kombinieren offene Zahnriemenware mit metrischer HTD-Zahngeometrie. Sie können für Linear-, Positionier- und Verfahraufgaben eingesetzt werden, bei denen Zahnriemenscheiben mit entsprechendem HTD-Profil verwendet werden.

Für die richtige Auswahl sind insbesondere HTD-Profil beziehungsweise Teilung, Riemenbreite und die benötigte Länge zu berücksichtigen.

Verfügbare Profile: 5M · 8M · 14M

Zöllige PU-Zahnriemen als Meterware besitzen klassische Zahnprofile mit zölliger Teilung. Sie kommen insbesondere in bestehenden Maschinen, Linearachsen und Antriebssystemen zum Einsatz, deren Zahnriemenscheiben für entsprechende zöllige Profile ausgelegt sind.

Ein zölliges Zahnprofil sollte nicht allein aufgrund ähnlicher Abmessungen durch ein metrisches Profil ersetzt werden. Zahngeometrie und Teilung müssen zur vorhandenen Zahnriemenscheibe passen.

Verfügbare Profile: MXL · XL · L · H

Offene PU-Zahnriemen ermöglichen eine flexible Anpassung der Riemenlänge an die jeweilige Anwendung. Die Zahnriemenware kann entsprechend der benötigten Länge konfektioniert werden und eignet sich dadurch insbesondere für Linearachsen, Verfahreinheiten und kundenspezifische Maschinenkonstruktionen.

Im Gegensatz zu einem geschlossenen Zahnriemen werden die beiden Riemenenden bei typischen Linearanwendungen nicht miteinander verbunden, sondern beispielsweise über geeignete Klemmplatten oder Befestigungselemente am bewegten Bauteil fixiert.

Neben der benötigten Länge stehen je nach Profil unterschiedliche Riemenbreiten, Zugträger und Ausführungen zur Verfügung.

Offene Polyurethan-Zahnriemen stehen in verschiedenen metrischen und zölligen Zahnprofilen zur Verfügung. Welches Profil benötigt wird, richtet sich nach der Zahnriemenscheibe und dem jeweiligen Antriebssystem.

Profilfamilie	Verfügbare Profile	Profilsystem
T	T2,5 · T5 · T10 · T20	Metrisches Trapezzahnprofil
AT	AT5 · AT10 · ATL10 · AT20 · ATL20	Metrisches AT-Profil
HTD/M	5M · 8M · 14M	Metrisches HTD-Profil
Zöllig	MXL · XL · L · H	Zölliges Profilsystem

Hinweis: Zahnprofil und Teilung müssen zur verwendeten Zahnriemenscheibe passen. Unterschiedliche Profilsysteme sind nicht automatisch miteinander kompatibel.

↔️ Linearachsen
Für geradlinige und wiederholgenaue Bewegungsabläufe

🎯 Positioniersysteme
Für definierte Positionier- und Bewegungsaufgaben

⚙️ Verfahreinheiten
Für Maschinenachsen und bewegte Maschinenelemente

🤖 Automatisierung & Handling
Für automatisierte Bewegungs- und Handhabungssysteme

📦 Fördertechnik
Für Transport- und Zuführbewegungen

🏭 Maschinen- & Anlagenbau
Für individuelle industrielle Bewegungssysteme
