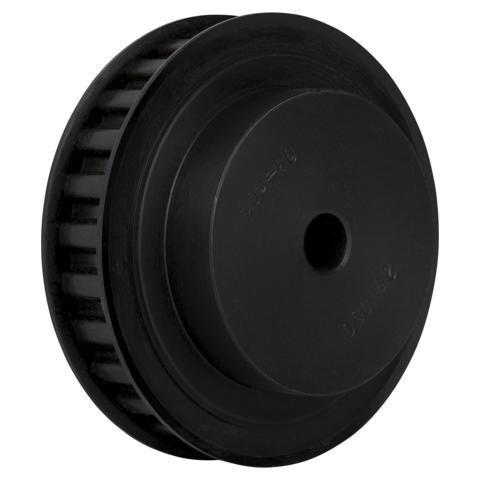

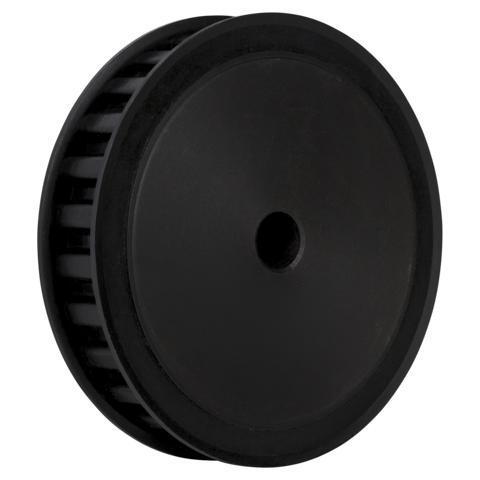

Zahnscheibe 36-5M-15

Zahnscheibe 36-5M-15

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE
(Skizze) B mm	28
(Skizze) dmax mm	22
(Skizze) D x N mm	38 x 7,5
(Skizze) b1 mm	20,5
Riemenbreite mm	15
(Skizze) Db mm	60
(Skizze) Da mm	56,16
Material	Stahl
Type	6F
Zähnezahl	36
Marke	Top Industrieteile
Profil	5M
Wirkdurchmesser mm	57,3
Artikelnummer	ZSFB365M15
Herkunftsland	Asien
Zolltarifnummer	8483 50 20
Gewicht (in kg)	0,426
Wellenaufnahme	Bohrung
