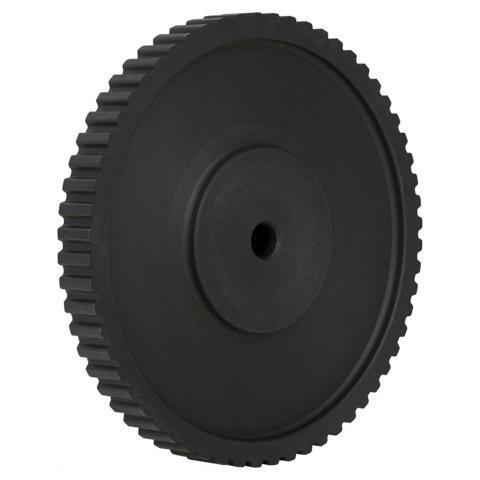

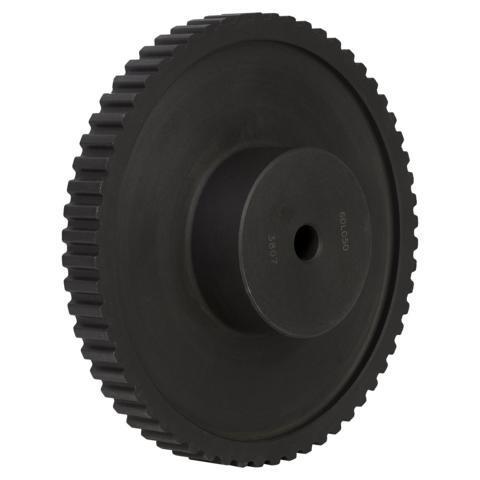

Zahnscheibe 49 H 300

Zahnscheibe 49 H 300

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE

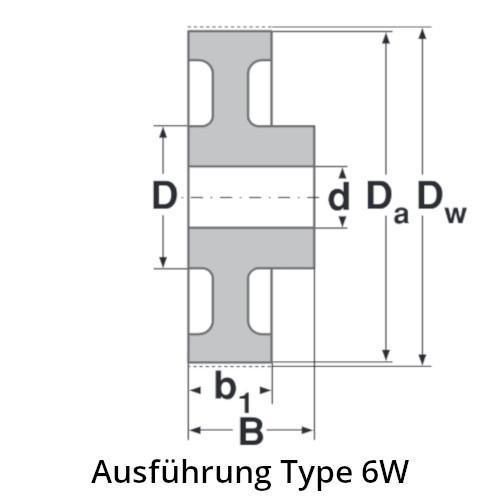

(Skizze) B mm	100
(Skizze) d mm	24
(Skizze) dmax mm	48
(Skizze) D x N mm	90 x 14,3
(Skizze) b1 mm	85,7
Riemenbreite mm	76,2
(Skizze) Da mm	196,71
Material	Grauguss
Type	6W
Zähnezahl	49
Marke	Top Industrieteile
Profil	H
Wirkdurchmesser mm	198,08
Artikelnummer	ZSFB49H762
Herkunftsland	Asien
Zolltarifnummer	8483 50 20
Gewicht (in kg)	8,800
Wellenaufnahme	Bohrung
