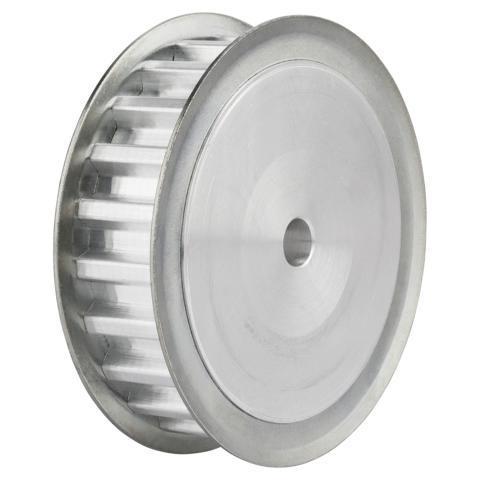

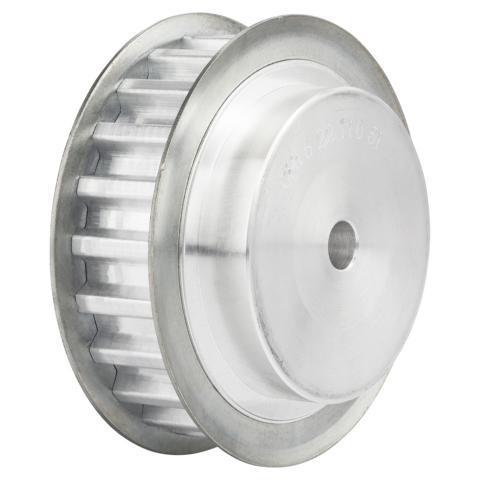

Zahnscheibe 66 AT10/22-2

Zahnscheibe 66 AT10/22-2

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE
(Skizze) B mm	66
(Skizze) d mm	12
(Skizze) dmax mm	28
(Skizze) D x N mm	52 x 10
(Skizze) b1 mm	56
Riemenbreite mm	50
(Skizze) Db mm	75
(Skizze) Da mm	68,15
Material	Aluminium
Type	6F
Zähnezahl	22
Marke	Top Industrieteile
Profil	AT10
Wirkdurchmesser mm	70,03
Artikelnummer	ZSFB22AT1050
Herkunftsland	Asien
Zolltarifnummer	8483 50 80
Gewicht (in kg)	0,570
Wellenaufnahme	Bohrung
