Keilriemen Bezeichnungen Erklärung
Eine Keilriemen-Bezeichnung ist immer nach einem festen Schema aufgebaut. Sie enthält Angaben zum Profil, zur Länge und in den meisten Fällen auch dazu, auf welches Maß sich diese Länge bezieht.
👉 Wichtig: Die angegebene Länge bezieht sich immer auf die Referenzlänge des jeweiligen Profils.
Dabei kann es sich um die Innenlänge (Li), die Wirklänge (Lw/Ld) oder die Außenlänge (La) handeln.
Ein Keilriemen besitzt also mehrere unterschiedliche Längen. Welche davon auf dem Riemen aufgedruckt ist und bei der Auswahl berücksichtigt werden muss, hängt vom Profil bzw. der Norm des Keilriemens ab.
Fehler vermeiden:
Wird das Profil nicht beachtet oder ist die Längenart unklar, kann es leicht zu einer Fehlbestellung kommen. Ein typisches Beispiel: Die Außenlänge wird gemessen, bestellt wird aber ein Keilriemen mit Innenlänge – der Riemen passt dann nicht.

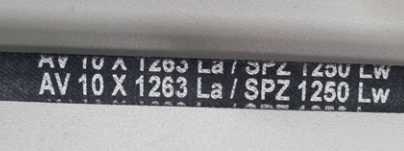

Keilriemen Bezeichnung Lw
Beispiel:
SPZ 1250 Lw
| Bestandteil |
Bedeutung |
| SPZ |
Keilriemen-Profil |
| 1250 |
Referenzlänge |
| Lw |
Wirklänge (maßgebend) |
| AV 10 |
Zusatzbezeichnung |
| 1263 |
Zusätzliche Maßangabe |
| La |
Außenlänge |
Schmalkeilriemen nach DIN 7753 können zusätzlich zu Ihrer Referenzlänge (Wirklänge) auch noch die Außenlänge La angegeben haben. Entscheidend ist hier in den Profilen SPZ, SPA, SPB, SPC, XPZ, XPA, XPB und XPC die Wirklänge!
Keilriemen Bezeichnung Li
Beispiel:
13 x 1000 Li
| Bestandteil |
Bedeutung |
| 13 |
Keilriemen-Profil |
| 1000 |
Referenzlänge |
| Li |
Innenlänge in mm (maßgebend) |
Keilriemen Bezeichnung La
Beispiel:
AVX 10 x 1165 La
| Bestandteil |
Bedeutung |
| AVX10 |
Keilriemen-Profil |
| 1165 |
Referenzlänge |
| La |
Außenlänge in mm (maßgebend) |
Keilriemen Normen
| Norm |
Profile |
Referenzlänge |
Produktkategorie |
| DIN 2215 |
5, 6, 8, Z/10, A/13, B/17, 20, C/22, 25, D/32, 40 |
Innenlänge - Li |
→ Produkte öffnen |
| DIN 7753 |
SPZ, SPA, SPB, SPC, XPZ, XPA, XPB, XPC |
Wirklänge - Lw |
→ Produkte öffnen |
| |
AVX 10, AVX 13 |
Außenlänge La |
→ Produkte öffnen |
Eine Übersicht aller Profile und deren Referenzlängen finden Sie unter folgenden Link:
